Descripción general

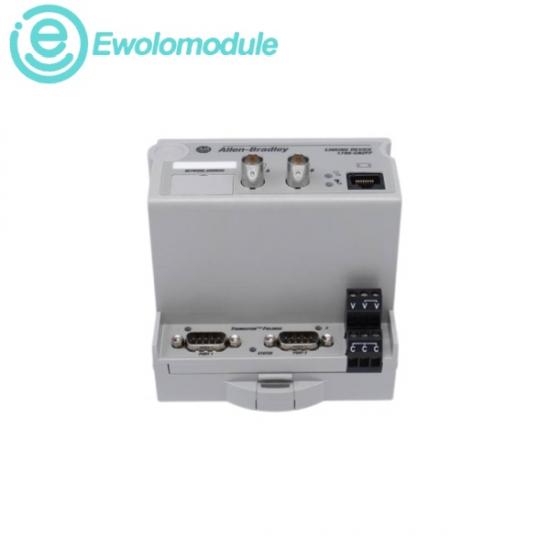

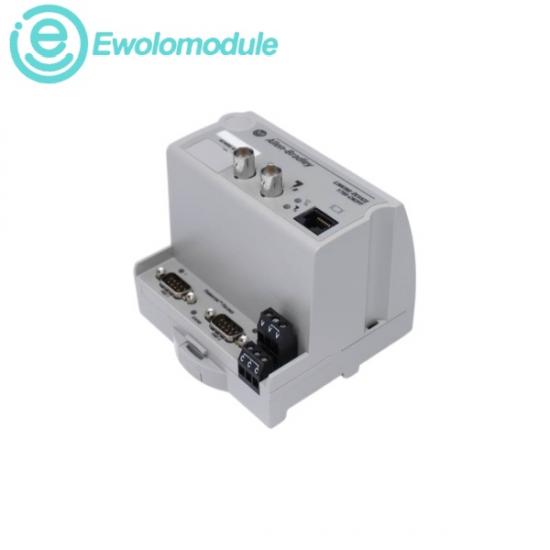

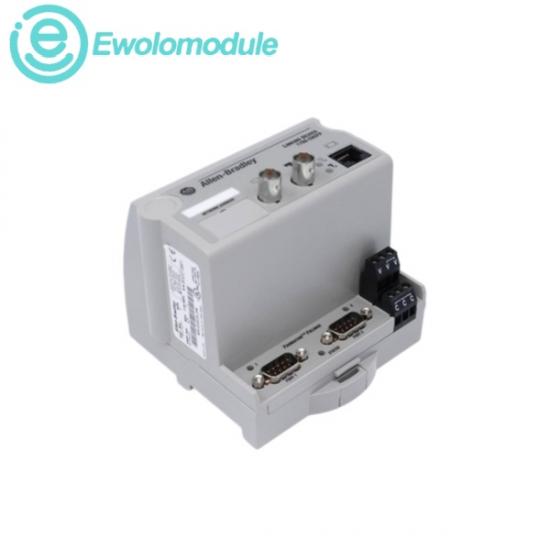

El1788-CN2FF Es un dispositivo de puenteo y puerta de enlace de comunicación inteligente desarrollado por Rockwell Automation bajo la marca Allen-Bradley. Este dispositivo de enlace funciona como una puerta de enlace transparente de capa física y de red entre redes ControlNet de alta velocidad y segmentos de bus de campo FOUNDATION Fieldbus H1 orientados a procesos. Al integrar este dispositivo en una arquitectura de control, las instalaciones industriales pueden conectar sus sistemas de control basados en Logix (como ControlLogix o CompactLogix) directamente a la instrumentación de campo, evitando la necesidad de controladores independientes especializados o módulos de enrutamiento de plano posterior complejos. Estructuralmente, la unidad presenta un factor de forma abierto y compacto diseñado para el montaje inmediato en riel DIN de 35 mm dentro de un gabinete eléctrico.

Presupuesto

tú Rango de voltaje de entrada (alimentación externa): 18…32 V CC (24 V CC nominal)

tú Consumo máximo de corriente de entrada: 450 mA a 24 V CC

tú Consumo/Disipación de energía: Aproximadamente 11 vatios máximo

tú Salida de voltaje FOUNDATION Fieldbus H1: Hasta 32 V CC suministrados al segmento de cable del bus de campo, dependiendo del acondicionador de potencia externo utilizado.

tú Corriente del segmento de bus de campo FOUNDATION: Admite dispositivos de bus de campo individuales que consumen una corriente base típica de 20 mA cada uno.

tú Dispositivos de campo conectados máximos: Admite hasta 16 instrumentos de campo FOUNDATION Fieldbus H1 por segmento.

tú Tensión de aislamiento: Probado para proporcionar un aislamiento galvánico continuo de 50 V entre las redes de comunicación y los circuitos de alimentación de entrada.

tú Temperatura de funcionamiento: 0…60 °C (32…140 °F)
