Descripción general

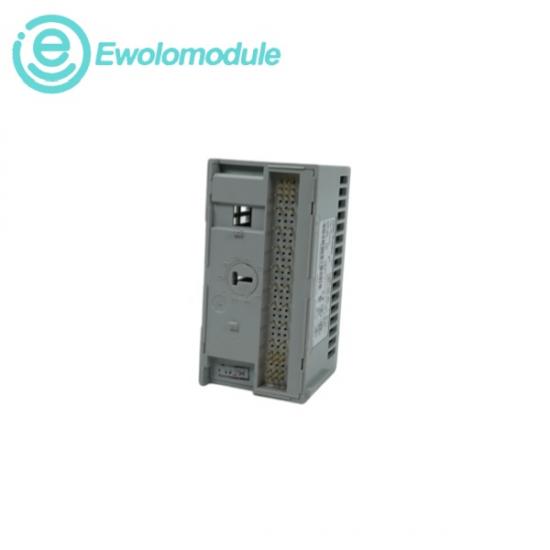

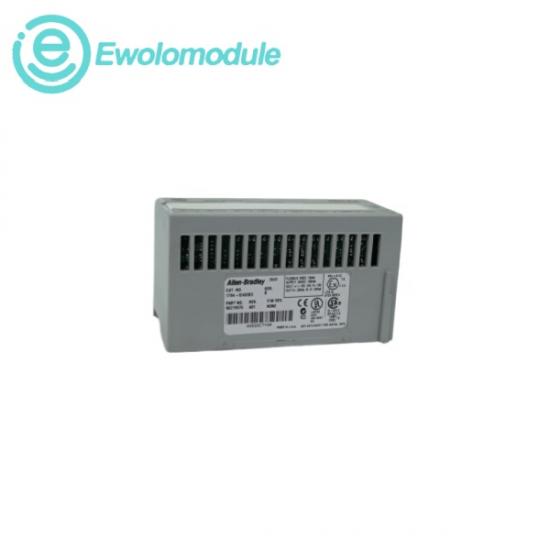

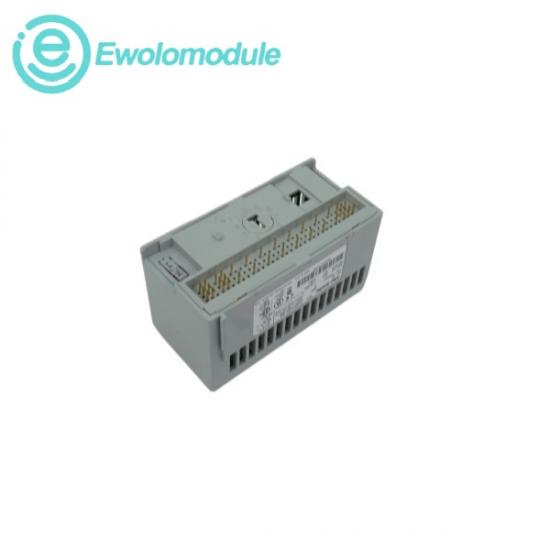

El1794-IE4X0E2 Es un módulo combinado analógico distribuido de alta densidad, diseñado por Allen-Bradley. Es un componente de gran utilidad dentro del popular sistema de red FLEX I/O, diseñado para ahorrar valioso espacio en el panel al condensar funciones de instrumentación separadas en una carcasa modular unificada. Este módulo proporciona a los procesadores centralizados una interfaz precisa para rastrear y controlar variables analógicas de la planta, lo que lo convierte en una herramienta fundamental en industrias como el tratamiento de agua, el procesamiento químico y la gestión térmica. Al ofrecer 4 entradas analógicas de terminación simple junto con 2 salidas analógicas de terminación simple en una sola unidad de hardware físico, el módulo minimiza el espacio físico y evita el costo adicional de implementar bloques de entrada y salida separados. La tarjeta se monta sin problemas en unidades base de terminales 1794 estándar (como la 1794-TB3 o la 1794-TB3S), lo que mantiene los circuitos activos separados de forma segura de los terminales de conexión de campo. Admite la extracción e inserción bajo alimentación (RIUP), lo que permite al personal de mantenimiento intercambiar en caliente una unidad dañada sobre la marcha sin interrumpir la alimentación ni la comunicación en el resto de la infraestructura de red.

Presupuesto

tú Tensión de alimentación externa: 24 V CC nominal

tú Consumo de corriente de la fuente de alimentación externa: 70 mA a 24 V CC

tú Corriente del backplane FlexBus: 20 mA a 5 V CC

tú Disipación de potencia máxima: 4,0 vatios a 31,2 V CC

tú Disipación térmica máxima: 13,6BTU/h a 31,2 V CC

tú Canales de entrada analógica: 4 canales de terminación simple, seleccionables entre modos de voltaje o corriente por canal.

tú Canales de salida analógica: 2 canales de terminación simple, seleccionables entre modos de voltaje o corriente por canal.

tú Impedancia de entrada:100 kΩ en modo de voltaje; de 238 Ω a 250 Ω en modo de corriente.

tú Capacidad de accionamiento de salida:Carga mínima de 2 kΩ en modo de voltaje; rango de carga de 0 a 500 Ω en modo de corriente.
