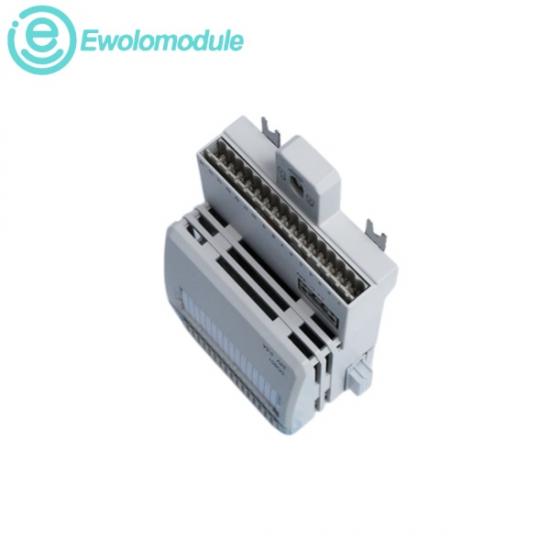

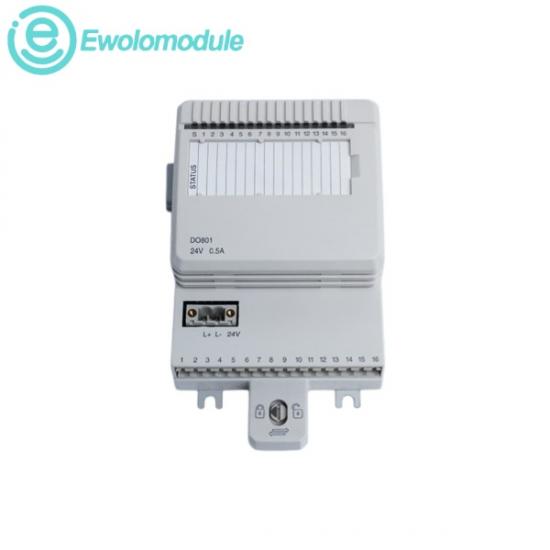

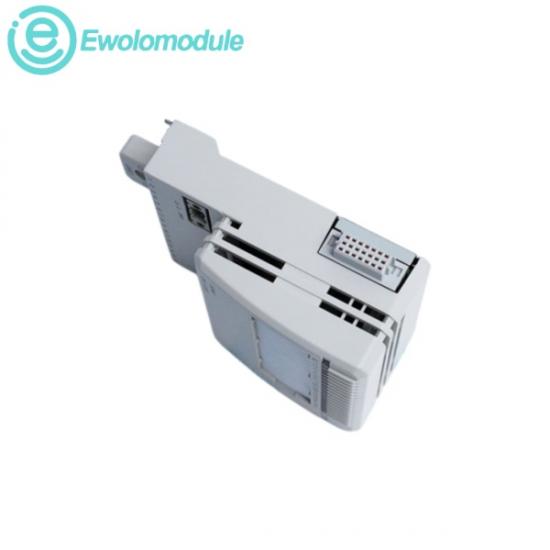

El ABB DO801 3BSE020510R1es un módulo de salida digital de 16 canales y 24 V c.c. Para garantizar la resistencia física a largo plazo del hardware dentro de configuraciones de campo complejas, los 16 canales están agrupados en un único grupo aislado y diseñados con protecciones de seguridad integradas contra cortocircuitos, sobretensiones y sobretemperaturas. Cada vía individual incorpora controladores de lado alto, supresión de carga inductiva para el manejo de actuadores, una barrera de aislamiento óptico y LED frontales dedicados para una rápida resolución de problemas e indicación del estado activo.

l Disipación de potencia: Típ. 2,1 W

l Tensión nominal: 24 V c.c. nominal

l Resistencia de carga de salida: Inferior a 0,4 Ω

l Salida de corriente continua: Máx. 0,5 A por canal

l Canales: 16 salidas digitales, configuradas en 1 grupo aislado

l Rango de temperatura de funcionamiento: 0 °C a +55 °C (32 °F a 131 °F) para una instalación horizontal normal; el montaje vertical alcanza un máximo de 40 °C (104 °F)

l Límites de temperatura de almacenamiento: -40 °C a +70 °C (-40 °F a 158 °F)

l Humedad relativa: 5% a 95%, sin condensación

Automatización de procesos DCS:

Sirve como enlace localizado dentro de la arquitectura DCS ABB System 800xA para accionar componentes digitales basados en órdenes de lógica central.

Accionamiento de solenoides y válvulas:

Controla las posiciones de conmutación de encendido/apagado de solenoides de campo neumáticos e hidráulicos en refinerías de petróleo, gas y productos químicos.

Centros de control de motores (MCC):

Enruta disparos discretos de 24 V a arrancadores de motores industriales, contactores y relés de control.

Disparadores de anunciadores e indicadores:

Envía señales a sirenas de campo, balizas de alarma, luces de columna y paneles sinópticos en las plantas de fabricación.
