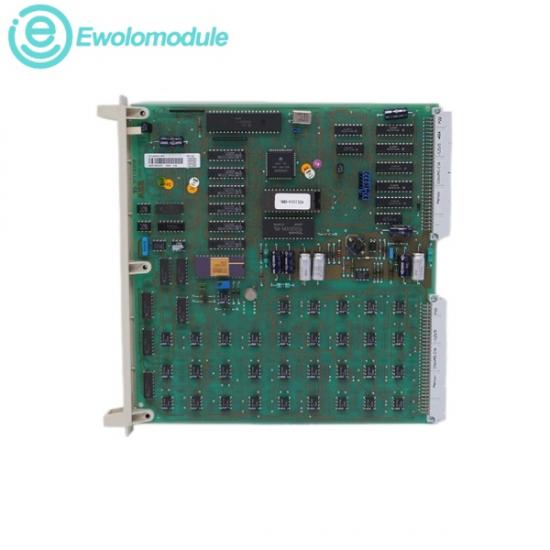

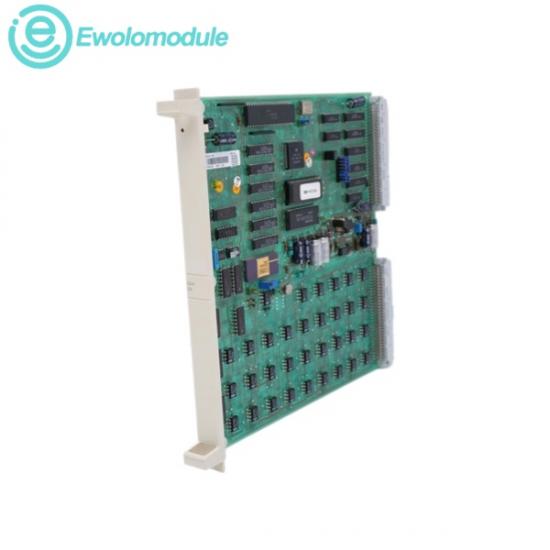

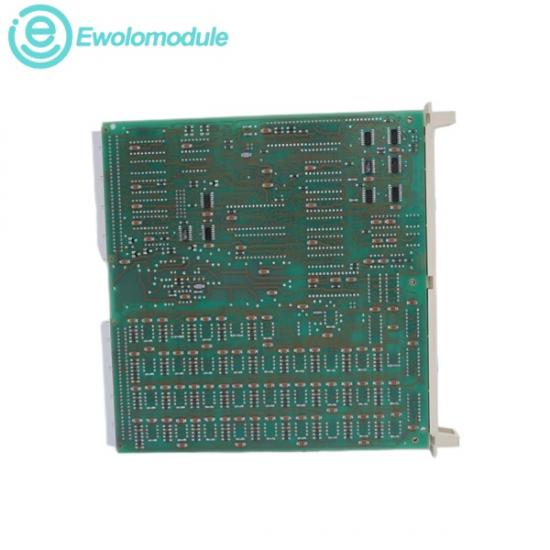

El ABB DSAI133 57120001-PSes una tarjeta de entradas analógicas de alta densidad y alto rendimiento diseñada específicamente para gestionar la adquisición de datos multicanal dentro de los entornos de proceso Advant Controller 400 (AC400) y AC450. Configurada como un módulo de entrada analógica de terminal único de 32 canales, captura con precisión señales electrónicas continuas de bajo nivel generadas por sensores y transmisores en toda una instalación industrial. La tarjeta cuenta con una topología avanzada de procesamiento de señales unipolares y bipolares, un filtrado de precisión de instrumentos excepcional para eliminar el ruido y un aislamiento galvánico de plano posterior profundo para proteger los controladores de procesamiento central de anomalías eléctricas volátiles en el campo.

Rango de tensión de entrada admitido:

Nominal de 0 a +10 VDC / ±10 VDC

Rango de corriente de entrada admitido:

Nominal de 0 a +20 mA / 4 a 20 mA

Precisión de medición de hardware:

0,025% a escala completa

Tensión de alimentación del LocalBus del sistema:

Integración de soporte de plano posterior de 5 VDC / 24 VDC

Temperatura ambiente de funcionamiento:

Clasificación para entorno de gabinete continuo de 0°C a +55°C (+32°F a +131°F)

Humedad relativa de funcionamiento:

5% a 95% (sin condensación)

Aplicaciones industriales

Escenarios típicos

Integración de telemetría de sensores de alta densidad:

Agrega directamente flujos de datos continuos de matrices de instrumentos multivariables, como transmisores de presión diferencial, caudalímetros, sensores de nivel de tanque y sondas analíticas de gas.

Celulosa y operaciones de impresión:

Supervisa los parámetros de tensión, los niveles de contenido de humedad, las tasas de alimentación de productos químicos líquidos y los niveles de presión de vapor dentro de la maquinaria industrial de molinos de papel multietapa.

Química y refinación de petróleo:

Supervisa los perfiles de temperatura dentro de las columnas de destilación, analiza las tasas de desplazamiento volumétrico en tuberías y agrega métricas de nivel de tanque en celdas de procesamiento peligrosas.

Generación de energía:

Agrega análisis térmicos continuos de la alimentación de calderas de vapor, las entradas del circuito de refrigeración y las válvulas del colector de combustible para garantizar una eficiencia de generación óptima.

Metales y procesamiento de materiales:

Supervisa los sensores de peso de materia prima, las métricas de velocidad de las cintas transportadoras y las características del escape del alto horno en instalaciones de procesamiento de hierro y acero.
