Detalles rápidos

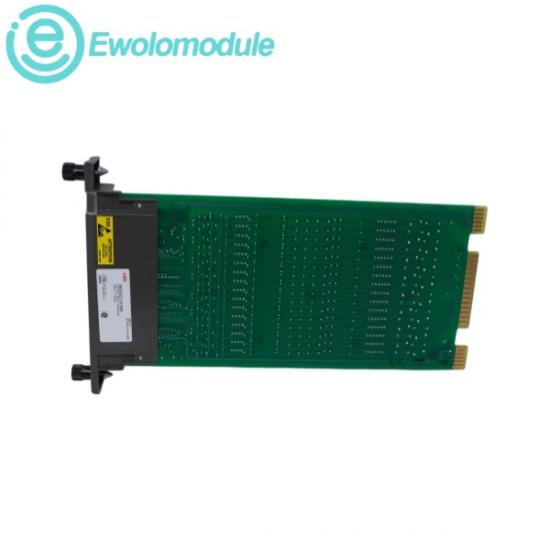

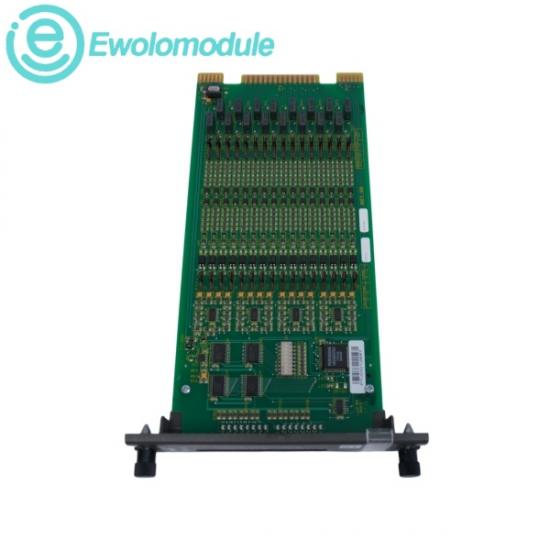

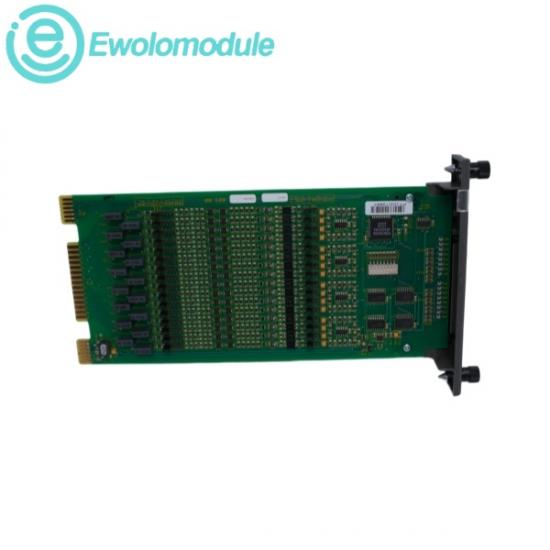

ElABB IMDSI22 El módulo de entrada digital es una placa de circuito enchufable avanzada basada en microprocesador, diseñada para procesar cambios de estado operativo externos y convertirlos en datos digitales estandarizados para un sistema de control distribuido. Instalado directamente en un rack, gestiona 16 canales de entrada físicos aislados que detectan constantemente contactos cerrados, límites de campo y transiciones de interruptores mecánicos. La lógica integrada interpreta voltajes de campo variables, filtra digitalmente el peligroso rebote de contactos o el ruido de línea localizado y presenta una matriz de estado sincronizada a los módulos de control central para gestionar de forma segura los bucles de automatización en tiempo real.

l Número de canales: 16 puntos de entrada digitales separados y aislados.

l Voltajes de entrada: Muy versátil, admite configuraciones de campo de 24 VCC, 48 VCC, 125 VCC o 120 VCA.

l Consumo de energía: Normalmente consume aproximadamente 4,5 vatios en condiciones normales de funcionamiento a plena carga.

l Corriente de entrada: Corriente de detección de bucle de baja potencia estándar, generalmente entre 2 mA y 10 mA por canal.

l Aislamiento eléctrico: Protección galvánica perimetral de hasta 1500 V RMS entre canales y lógica de placa base.

l Temperatura de funcionamiento: Diseñado para entornos de racks industriales, funciona de forma fiable entre 0 °C y 55 °C (32 °F y 131 °F).

l Humedad relativa: Sobrevive en ambientes sin condensación con una humedad relativa del 5% al 95%.

Aplicaciones del producto

l Seguimiento del estado de los interruptores: Supervisa los cambios de estado de componentes críticos del campo, como interruptores de límite de proceso, pulsadores de seguridad y contactos de posición de válvulas.

l Integración de voltaje mixto: Combina diversos circuitos eléctricos (como líneas de servicios públicos de alta potencia de 120 VCA y circuitos de control de baja potencia de 24 VCC) en una única plataforma digital.

l Enclavamiento de seguridad industrial: Enruta los marcadores de disparo automatizados y las confirmaciones de estado de parada de emergencia directamente a los bucles de control principales.

l Registro de secuencia de eventos (SOE): Proporciona transiciones de estado discretas y cronológicas a las redes ABB Symphony para un análisis rápido de fallos del sistema.

Aplicación

Refinería: Controla las válvulas de cierre de emergencia para prevenir incendios y explosiones.

Planta química: Proporciona enclavamientos de seguridad para aislar automáticamente las tuberías peligrosas.

Planta de energía: Monitorea calderas y turbinas, activando paradas de emergencia durante condiciones inseguras.

Planta farmacéutica: Protege los reactores críticos de los límites de temperatura y presión.

Planta de fertilizantes: Protege las unidades de amoníaco de alta presión para evitar fugas de gas.
