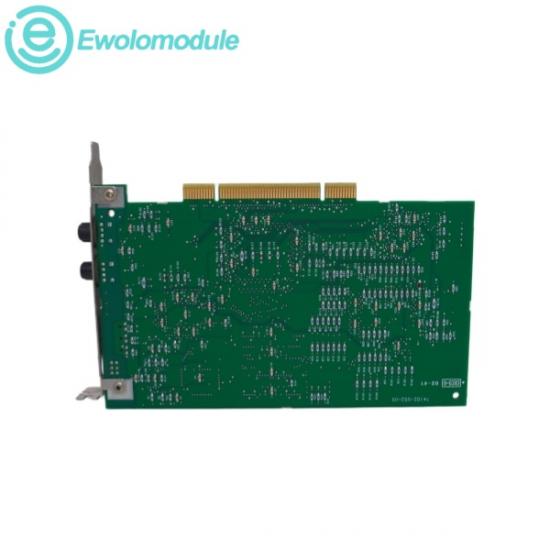

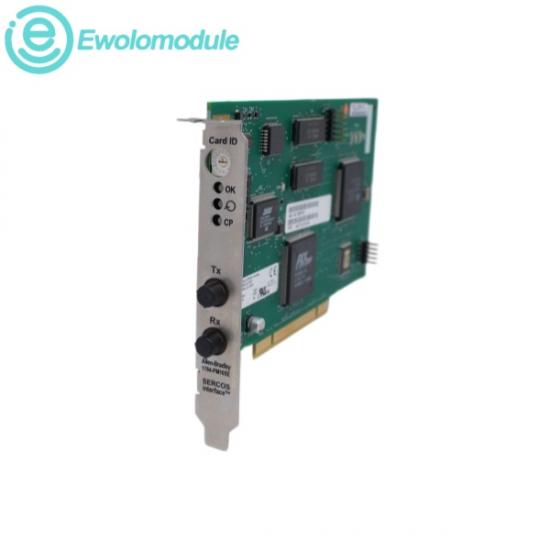

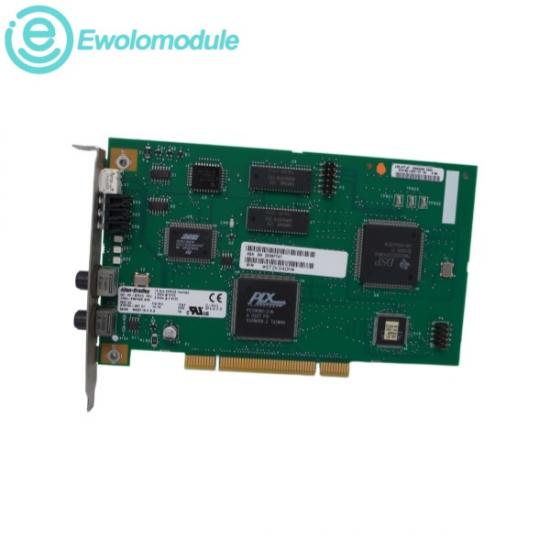

ElAllen-Bradley 1784-PM16SEEs una tarjeta de interfaz PCI SERCOS de 16 ejes que sirve de enlace entre la plataforma SoftLogix y los variadores SERCOS inteligentes. Funciona como una extensión de hardware especializada y se integra directamente en la ranura de expansión PCI de un ordenador industrial para actuar como interfaz de movimiento dedicada para el controlador de software Allen-Bradley SoftLogix 5800. Mediante la coordinación de redes SERCOS de fibra óptica, esta tarjeta conecta la automatización programable definida por software con combinaciones físicas de servomotores y variadores multieje.

Capacidad del eje:

Gestiona y sincroniza hasta 16 ejes independientes o coordinados.

Tensión de funcionamiento:

Alimentado directamente a través del backplane maestro del PC, utilizando líneas de alimentación de bus de +5 V CC y +3,3 V CC.

Consumo actual:

Consume aproximadamente 1,0 A a 5 V CC.

Tasas de transmisión de datos:

Admite velocidades de transmisión estándar industriales de 4 Mbps y 8 Mbps.

Temperatura ambiente de funcionamiento:

De 0 °C a 60 °C (de 32 °F a 140 °F)

Temperatura de almacenamiento:

-40 °C a 85 °C (-40 °F a 185 °F)

Movimiento síncrono multieje:

Controla coordenadas de movimiento multieje complejas y de alta velocidad, como engranajes electrónicos, mecanismos de leva e interpolación lineal/circular multieje.

Integración de servomotores basada en PC:

Conecta los sistemas SoftLogix 5800 a servomotores digitales como el Kinetix 6000 o el Ultra3000 mediante fiables bucles de fibra óptica.

Diseños de anillos de automatización de fibra óptica:

Se implementa para establecer redes de retroalimentación de comandos en tiempo real, totalmente inmunes al ruido, a lo largo de grandes distancias en maquinaria industrial pesada.

Empaquetado y montaje de alta velocidad:

Se utiliza ampliamente en el etiquetado industrial, la manipulación de materiales, las líneas de envasado y las estaciones de montaje robóticas que requieren una precisión de microsegundos.
