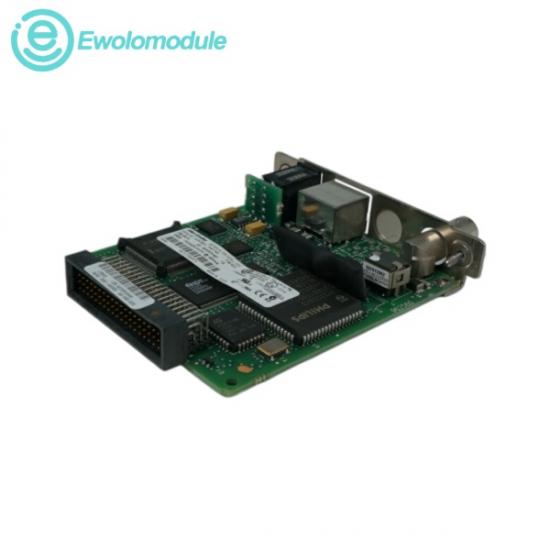

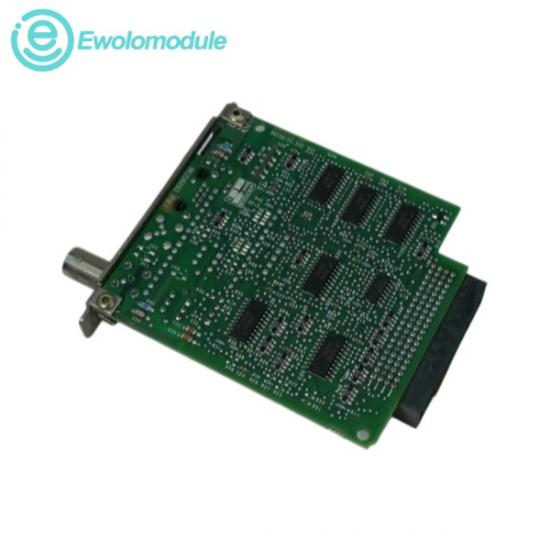

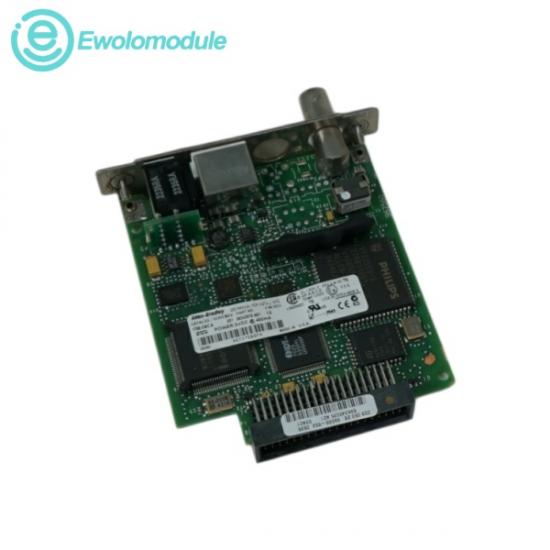

ElAllen-Bradley 1788-CNCEs una tarjeta hija de comunicación industrial de estilo abierto diseñada para proporcionar interfaces de red deterministas y de alta velocidad para plataformas de hardware modulares. Funciona como un componente de puerta de enlace enchufable, esta tarjeta se conecta directamente a plataformas de procesador host, como los controladores FlexLogix y DriveLogix, para integrarlas en una red industrial ControlNet estándar. Cuenta con conexiones de medios coaxiales BNC estándar y proporciona recursos de procesamiento esenciales para gestionar el control de E/S distribuidas, el intercambio programado de etiquetas de datos y la ejecución de programación remota de forma nativa a través de la red. Su arquitectura configurada para obtener alimentación lógica de bajo voltaje directamente del plano posterior del chasis host ofrece un tamaño de implementación de red compacto sin necesidad de fuentes de alimentación de gabinete separadas.

❖ Voltaje de funcionamiento: 5 V CC (alimentado por la placa base)

❖ Consumo de corriente: 450 mA máximo

❖ Potencia/Calor: 2,25 W; 7,68 BTU/hora

❖ Conexiones: Hasta 32 nodos programados/no programados

❖ Entorno: 0–60 °C; 5–95 % sin condensación; 5 g de vibración/30 g de impacto

Ø Manipulación de materiales: Integra los controladores FlexLogix con sistemas AS/RS y redes de clasificación.

Ø Control remoto de E/S: Proporciona a los procesadores FlexLogix la capacidad de supervisar y controlar los módulos de E/S ubicados de forma remota en la red ControlNet.

Ø Multi-Integración con proveedores: El estándar abierto de ControlNet permite la integración con diversos equipos de automatización.
