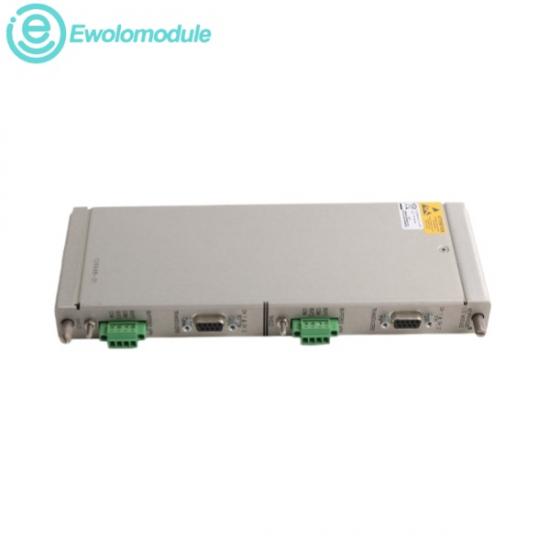

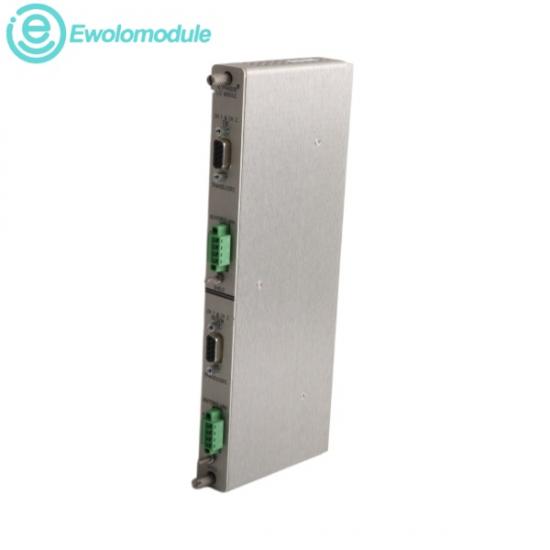

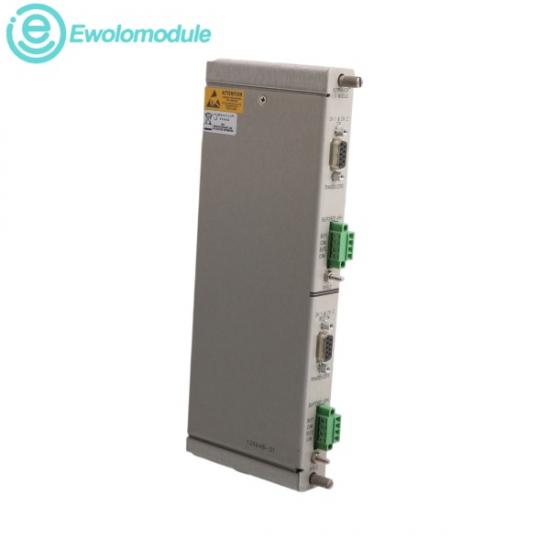

ElBentley Nevada 126648-01Es un módulo de E/S Keyphasor de dos canales y media altura, diseñado para el rack 3500. Convierte señales analógicas sin procesar de sondas de proximidad o captadores magnéticos en señales digitales Keyphasor precisas. Acondiciona estas entradas para proporcionar telemetría de referencia de fase, registro de velocidad y sincronización vectorial de alta precisión a través del plano posterior de protección de la maquinaria. Encapsulado en un chasis industrial robusto y blindado, ofrece conexiones de terminales resistentes que garantizan que los sistemas de control de planta puedan rastrear con precisión los cambios de rotación rápidos y prevenir fallas inesperadas de los componentes mecánicos en condiciones de operación severas.

Rango de señal de entrada: Funciona de forma segura desde +5 V CC hasta -24 V CC.

Alimentación del backplane: Corriente y tensión de funcionamiento desde la conexión centralizada del backplane del rack 3500 (bucles de +5 Vcc y +24 Vcc).

Límites de consumo de energía: Normalmente consume menos de 3,0 vatios de energía operativa continua.

Parámetros de impedancia de entrada: Diseñado con una alta impedancia de entrada, típicamente superior a 100 kΩ.

Temperaturas ambiente de funcionamiento: De -30 °C a +65 °C (de -22 °F a +150 °F).

Límites de temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F).

Ventanas de humedad relativa: Diseñadas para entornos con una humedad relativa del 5% al 95%, sin condensación.

Referencia de fase una vez por turno:

Registro de velocidad de la máquina rotativa:

Seguimiento de adquisición de datos síncrona:

Transmitir pulsos de sincronización del eje, una vez por giro, desde sondas de proximidad de campo al sistema 3500 para establecer una línea base vectorial constante.

Captura de formas de onda de pulsos rápidos mediante sensores magnéticos para proporcionar un seguimiento preciso de la velocidad de rotación en turbinas industriales de alta velocidad.

Proporcionar los disparadores de temporización vitales que necesitan las redes de software de la planta para capturar formas de onda de vibración sincronizadas durante el arranque de las máquinas.
