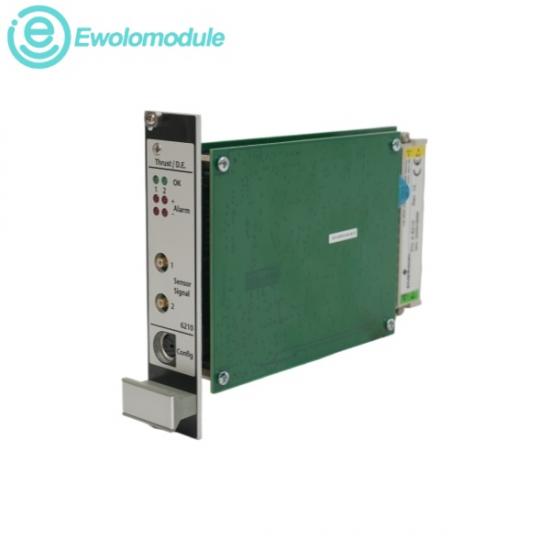

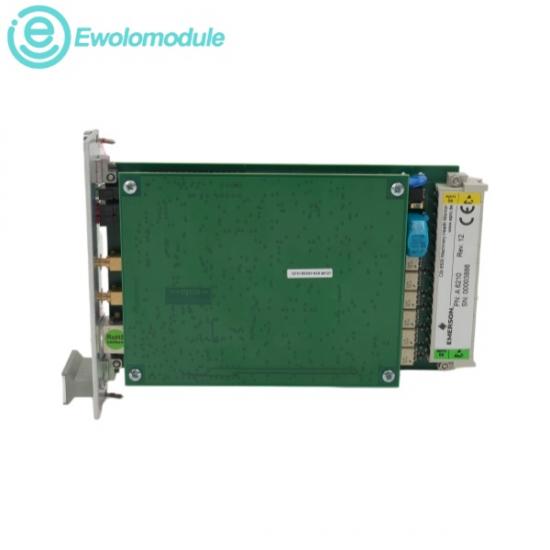

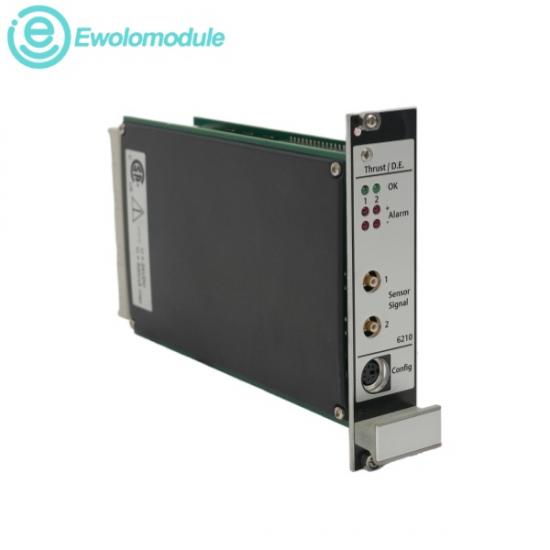

ElEmerson A6210El módulo de monitorización es una tarjeta de hardware de protección de maquinaria avanzada, de doble canal y tamaño 3U, diseñada para monitorizar la posición de empuje del eje, la expansión diferencial y la caída media de la biela en maquinaria industrial crítica. Instalado como un módulo de una sola ranura con intercambio en caliente dentro de un chasis AMS 6500, compara continuamente variables de desplazamiento mecánico precisas en tiempo real, capturadas por sensores de proximidad de corrientes de Foucault sin contacto, con puntos de ajuste de alarma predefinidos. El procesador integrado opera con alta velocidad de cálculo para generar comandos de disparo críticos en 40 milisegundos o menos, protegiendo activamente turbomáquinas, turbinas y compresores alternativos de gran tamaño.

² Configuración de canales: Arquitectura de entrada de sensores de 2 canales, independientes o sincronizados.

² Tamaño del formato: Diseño compacto de 3U que ahorra espacio, con módulos enchufables de una sola ranura que reducen los requisitos de espacio en el gabinete en un 50 %.

² Formatos de salida analógica: Incluye bucles de corriente estándar de 0/4 a 20 mA junto con rangos de voltaje proporcionales de 0 a 10 V.

² Velocidad de respuesta lógica: Proporciona una activación de alarma excepcionalmente rápida, detectando movimientos axiales repentinos del eje en 40 ms o menos.

² Rango de temperatura de funcionamiento: Endurecido para paneles de planta industrial, funciona de manera fiable en rangos de temperatura estándar para gabinetes industriales de 0 °C a 65 °C (32 °F a 149 °F).

Seguimiento del eje axial de turbomáquinas:

Auditoría de la expansión térmica de la turbina:

Análisis del desgaste de compresores alternativos:

Funciona en modo de posición de empuje para medir las holguras axiales exactas del eje con respecto al collarín del cojinete de empuje, evitando así daños graves por deriva axial.

Funciona en modo de expansión diferencial durante las fases de arranque de la turbina para controlar las diferencias de crecimiento relativas entre el cuerpo del rotor calentado y la carcasa externa de la máquina.

Configurado en modo de caída promedio de la varilla para calcular las variaciones de la posición horizontal de la varilla del pistón, lo que permite a los equipos de mantenimiento realizar un seguimiento del desgaste interno de la banda de rodadura antes de que se produzca una falla en el cilindro.
