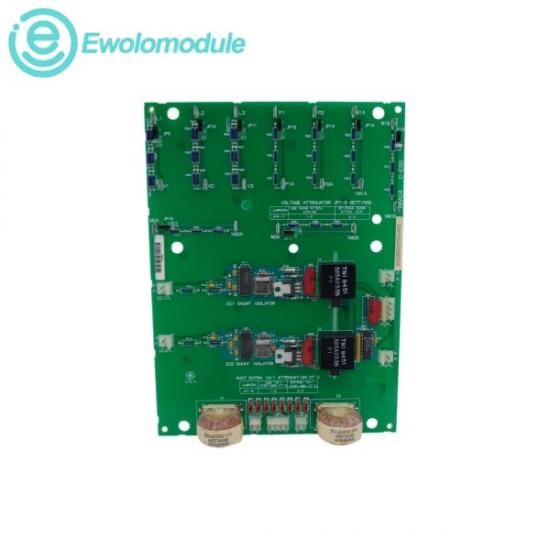

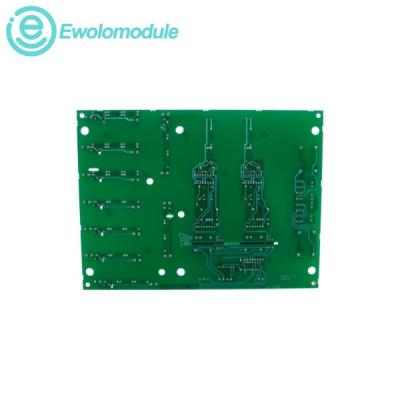

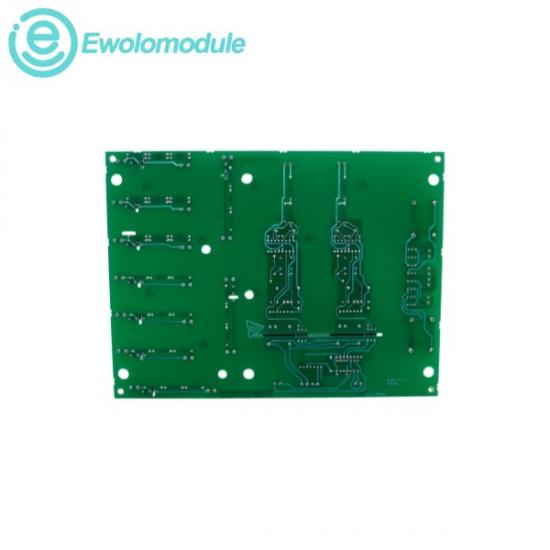

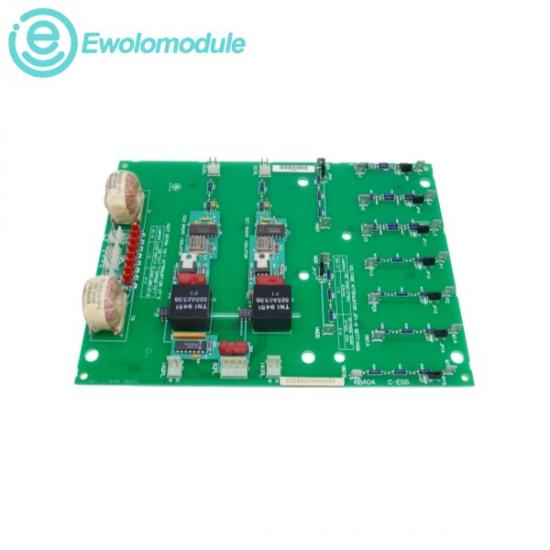

ElGE DS200SHVMG1AEDEs una placa de circuito de interfaz de hardware montada en chasis diseñada para conectar de forma segura los módulos de accionamiento M-Frame con rectificador controlado de silicio (SCR) de alto voltaje con arquitecturas de control secundarias. Sirve como medio crítico para la interfaz del puente SCR de los accionamientos M-Frame con las fuentes de alimentación que se encuentran en las placas DCFB o SDCI y la tarjeta Power Connect Card (PCCA). La placa proporciona varias funciones de voltaje y conversión, convirtiendo señales de derivación que van desde -500 a 500 mV en salidas de frecuencia diferencial de 0 a 500 kHz. Equipada con amplias capas de aislamiento galvánico, múltiples carcasas de conectores y parámetros de atenuación de corriente personalizados, esta tarjeta protege las delicadas placas de microprocesamiento al manejar sin problemas la retroalimentación de voltaje en línea severa y la diafonía de bucle de tierra.

² Voltaje del bus lógico funcional: Se suministran líneas estándar de +5 V CC, +15 V CC y -15 V CC.

² Rango de conversión de voltaje de derivación de entrada: Recibe señales de campo de bajo voltaje sin procesar entre -500 mV y +500 mV.

² Densidad de frecuencia de la señal de salida: Convierte señales analógicas de derivación a una frecuencia precisa de 0 a 500 kHz.

² Límites de temperatura de funcionamiento: Diseñado para entornos de gabinetes industriales desde 0 °C hasta +60 °C (+32 °F hasta +140 °F).

² Rango de temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)

² Humedad relativa operativa: 5% a 95% de factor de humedad sin condensación

(1)Interfaz de accionamiento SCR de alto voltaje: Sirve como medio crítico de conversión de energía y comunicación que conecta los puentes SCR de alto voltaje con las tarjetas de control DCFB o SDCI correspondientes.

(2)Procesamiento de derivación para control de turbinas: Supervisa las señales de bucle de corriente aisladas directamente desde los componentes del excitador de campo del generador de la turbina para realizar un seguimiento de los cambios eléctricos dinámicos.

(3)Aislamiento del sistema y protección contra sobretensiones: Actúa como una capa de filtro de seguridad vital dentro de los paneles de control industriales para evitar que los transitorios de retroalimentación de alto voltaje dañen los módulos lógicos de la CPU central.
