SIEMENSDETALLES DEL PRODUCTO / 01

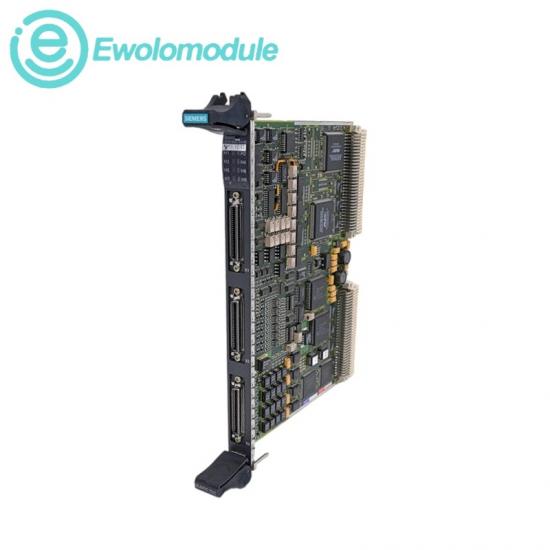

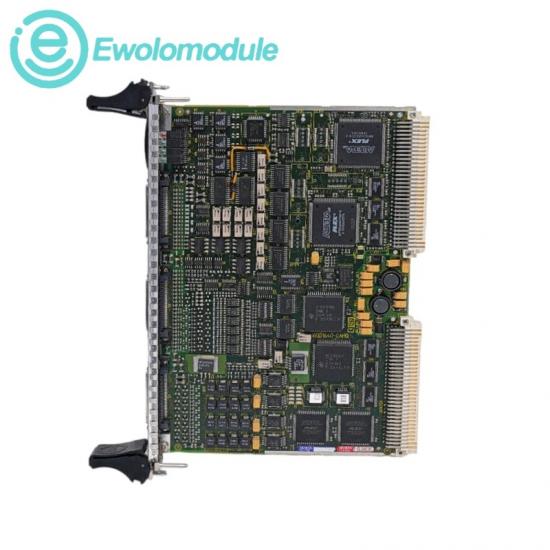

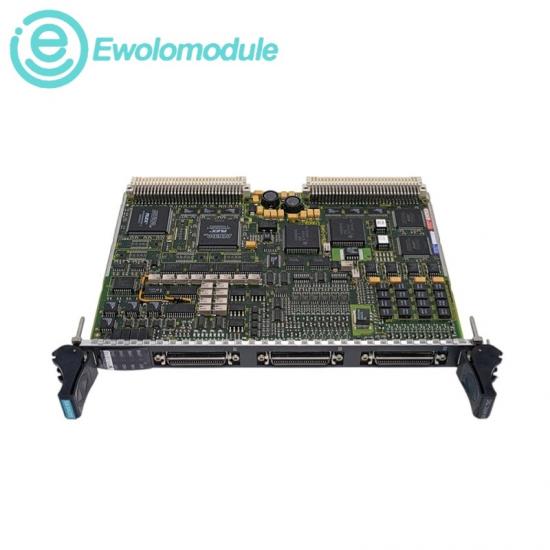

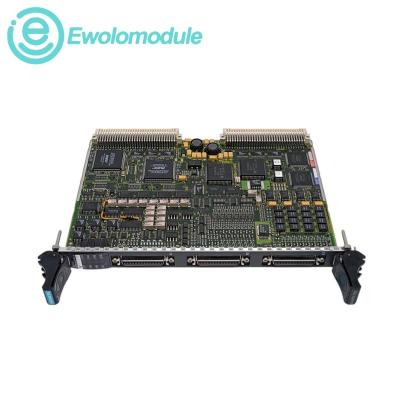

6DD1640-0AH0Módulo de señales SIMATIC TDC SM500

El SM500 conecta un controlador SIMATIC TDC a señales analógicas, señales de conmutación y retroalimentación de codificador.

SERIE DE PRODUCTOSIMATIC TDC / SM500

EstadoNuevo original

GarantíaUn año

En stock2

Fuentes de datos oficiales

Manual de hardware de Siemens SIMATIC TDC Manual del sistema de Siemens SIMATIC TDC

ESPECIFICACIONES

Configuración y datos técnicos

Canales digitales16 entradas / 16 salidas	Canales analógicos8 entradas / 8 salidas
Entradas de integración4 entradas analógicas	Rango analógico estándar−10 a +10 V
Resolución A/D y D/A12 bits	Conexiones de codificador4 incrementales / 4 absolutos
Pérdida de potencia típica12.5 W	Requisito de refrigeraciónSe requiere funcionamiento del ventilador

El rango y la resolución del canal analógico mostrados se aplican a las entradas y salidas analógicas estándar.

Descripción del producto

El SM500 combina funciones de adquisición y salida de señales para un control de alto rendimiento. Los canales analógicos estándar no están aislados; las entradas analógicas diferenciales admiten señales de voltaje bipolar.

Posicionamiento del producto

Interfaz de señales para tareas de control SIMATIC TDC relacionadas con accionamientos.

Sufijo del modelo

SM500 es la designación del módulo de señal; 6DD1640-0AH0 identifica el artículo Siemens completo.

Conexión del sistema

Utilice el cable SC62 especificado y los módulos de interfaz SBxx o SU12 adecuados en una instalación SIMATIC TDC compatible.

Manejo de señales mixtas

Señales analógicas y digitales en un mismo módulo.

Retroalimentación del codificador

Interfaces de codificador incremental y absoluto.

Salidas bipolares

Salida de voltaje para circuitos de control externos.

RECOMENDACIÓN

Aplicaciones y modelos seleccionados

Control de accionamientoConecte señales de control y retroalimentación.

Equipo de procesoAdquiera y emita señales a nivel de máquina.

Sistemas de movimientoInterfaz de canales de codificador compatibles.

Servicio de base instaladaCoincida con la configuración del módulo TDC existente.
