SIEMENS · DETALLES DEL PRODUCTO

6ES7322-1HF01-0AA0

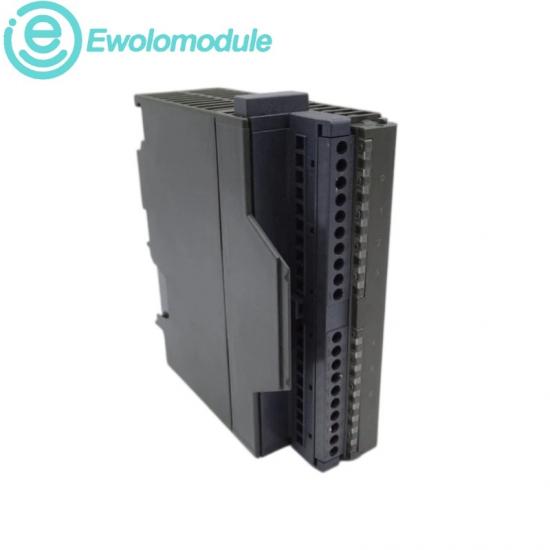

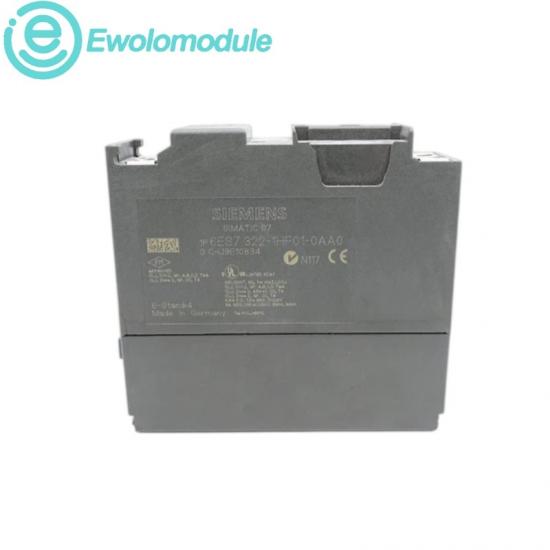

Módulo de salida digital de 8 relés SIMATIC S7-300 SM 322

CONDICIÓN

Nuevo Original

GARANTÍA

Un año

RESUMEN DEL PRODUCTO

Este módulo SM 322 aislado proporciona ocho salidas de relé para la conmutación de cargas industriales mixtas desde una estación S7-300. Cada canal tiene una capacidad de hasta 2 A y las salidas están dispuestas en grupos aislados de dos.

Un conector frontal de 20 pines proporciona la interfaz de campo, mientras que los indicadores de estado verdes muestran el estado de salida. Verifique la tensión de carga, la carga de los contactos y la configuración del rack establecida antes de realizar el reemplazo.

CONTACTO DIRECTO

☎ +86 17359287459 ✉ sales9@apterpower.com

Explora Siemens →

ENTORNO OPERATIVO · MONITOREO Y CONTROL

Conmutación de relés aislada para cargas SIMATIC S7-300 de tensión mixta.

◈ Entorno operativo

Instalar en un rack central o de expansión SIMATIC S7-300 compatible.

Conecte el cableado de campo a través del conector frontal de 20 pines requerido.

Utilizar dentro de los límites de tensión de carga documentados de 24 V CC o 230 V CA.

Respete la protección de contactos y los límites de frecuencia de conmutación para cargas inductivas.

◎ Monitoreo y control

Ocho salidas de relé conmutan cargas resistivas, inductivas y de lámparas.

Los LED de estado de salida proporcionan información operativa a nivel de canal.

El aislamiento galvánico separa los grupos de salida del bus de la placa base.

Las comprobaciones de puesta en marcha deben confirmar el tipo de carga, la corriente y la protección de contactos.

DATOS TÉCNICOS OFICIALES

Tipo de producto Salida digital SM 322	Salidas digitales 8 salidas de relé	Corriente de salida nominal 2 A	Tensión de carga 24 V CC o 230 V CA
Agrupación de canales Aislados en grupos de 2	Conector frontal 20 pines	pérdida de energía 3,2 W típico	Dimensiones del producto 4x12,5x12 cm

Datos oficiales de Siemens para el artículo número 6ES7322-1HF01-0AA0.

Las fortalezas de la marca satisfacen las necesidades prácticas de automatización

CARACTERÍSTICAS DE SIEMENS · CAMPOS DE APLICACIÓN

Características de la marca Siemens

1	Los módulos SIMATIC S7-300 proporcionan compatibilidad documentada a nivel de rack.
2	Las salidas de relé se adaptan a cargas industriales tanto de CA como de CC.
3	La indicación del estado del canal admite comprobaciones directas de puesta en marcha.
4	Los límites eléctricos definidos respaldan el mantenimiento y reemplazo estructurados.

Campos de aplicación

A	Conmutación de contactores, solenoides y válvulas en sistemas S7-300.
B	Control de carga mixta CA/CC en equipos de producción.
C	Salidas aisladas por relé para paneles de manipulación de materiales y servicios públicos.
D	Reemplazo de servicio en racks SIMATIC S7-300 establecidos.

MODELOS RECOMENDADOS

SIEMENS

6ES7953-8LF00-0AA0	6ES7953-8LF20-0AA0	6ES7953-8LF30-0AA0	6ES7953-8LG20-0AA0	6ES7953-8LG30-0AA0
6ES7953-8LG31-0AA0	6ES7953-8LJ30-0AA0	6ES7953-8LJ31-0AA0	6ES7953-8LL31-0AA0	6ES7953-8LM31-0AA0
6ES7953-8LM32-0AA0	6ES7953-8LP31-0AA0	6ES7954-8LC03-0AA0	6ES7954-8LE03-0AA0	6ES7954-8LF03-0AA0
6ES7954-8LL03-0AA0	6ES7954-8LP03-0AA0	6ES7214-1BG40-0XB0	6ES7972-0AA01-0XA0	6ES7151-7AA20-0AB0

Nota de selección: verifique el sistema de destino, la clasificación eléctrica y el número de artículo completo antes del reemplazo.
