01 DETALLES DEL PRODUCTO
Identidad oficial del producto
MÓDULO DE COMUNICACIÓN DE SIEMENS

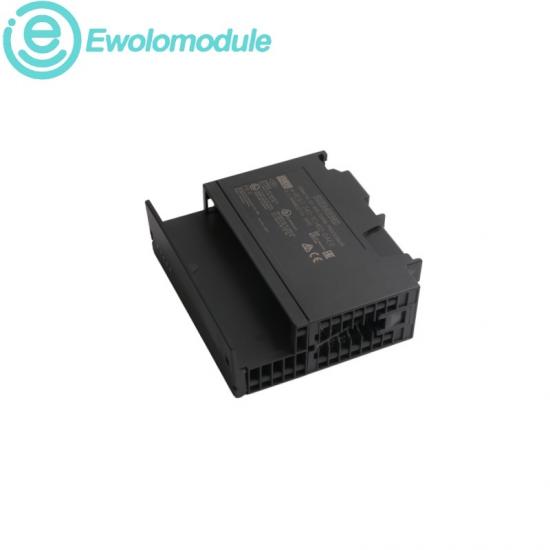

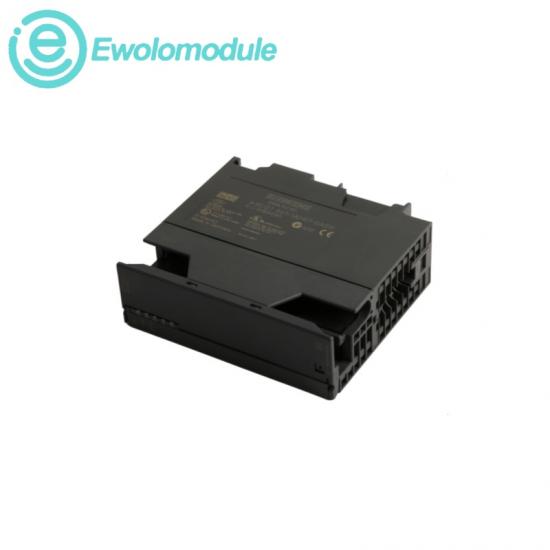

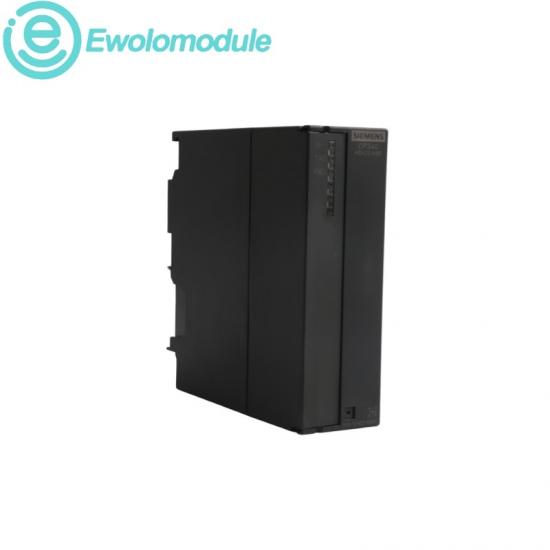

Procesador de comunicaciones Siemens 6ES7340-1AH02-0AE0
Módulo de comunicación serie punto a punto para el intercambio de datos entre un controlador industrial y un controlador, ordenador o periférico conectado.
FUNCIÓN DE COMUNICACIÓN
Puente de datos serie RS-232C
02
PRESUPUESTO
Comunicación estructurada punto a punto
El módulo descarga la gestión de telegramas de la CPU del controlador, ejecuta el protocolo seleccionado e informa del estado de la comunicación mediante LED frontales.
Descripción detallada del producto
Tras la configuración del hardware, el CP 340 gestiona las secuencias de recepción y transmisión para los controladores, ordenadores y periféricos compatibles conectados. Su gestión de protocolos integrada permite una integración serie estructurada, manteniendo el programa de control centrado en la tarea de automatización.
Datos técnicos oficiales
| designación del producto |
CP 340 |
Alimentación eléctrica |
5 V CC a través del bus de la placa base |
| Corriente del plano posterior |
165 mA máx. |
pérdida de energía |
0,6 W típico / 0,85 W máximo. |
| Interfaz |
1 x RS-232C aislado (V.24) |
Tasa de transmisión |
De 2,4 a 19,2 kbit/s |
| Longitud del cable |
15 m máximo. |
Conector |
Conector Sub-D de 9 pines |
| Controladores de protocolo |
ASCII y 3964(R) |
Longitud del telegrama |
1.024 bytes máximo. |
| Temperatura de funcionamiento |
De 0 a 60 °C |
Almacenamiento/transporte |
-40 a 70 °C |
Comunicación y conexiones
| Topología |
Acoplamiento punto a punto |
| Dispositivos asociados |
PLC, computadora o periférico |
| Estándar de interfaz |
RS-232C / V.24 |
| Diagnóstico |
LEDs RxD, TxD y SF |
Seguridad y cumplimiento
| Aislamiento |
Interfaz RS-232C aislada |
| RoHS |
Cumple con la normativa desde el 31 de marzo de 2008. |
| RAEE |
Obligación de devolución: Sí |
| Aprobaciones enumeradas |
China RoHS, FM, CCC-Ex, CCS |
Procesamiento de telegramas independiente de la CPU
Recepción frontal, transmisión y diagnóstico de fallas
Integración de racks alimentada por placa base
Base técnica: Documentación del producto Siemens y manual del CP 340.
03
RECOMENDACIÓN
Características de la marca y campos de aplicación
Características de la marca
El hardware de automatización industrial de Siemens enfatiza la ingeniería organizada, la integración documentada y el estado operativo visible para sistemas de control mantenibles.
Ingeniería modularLas estructuras de hardware coordinadas admiten la planificación y expansión ordenada del sistema.
Integración documentadaLa información clara de la interfaz respalda el trabajo de configuración y mantenimiento.
Diagnóstico frontalLos indicadores de estado visibles ayudan a los técnicos a verificar rápidamente las condiciones de comunicación.
Campos de aplicación
Adecuado para comunicación serial estructurada, periféricos de producción y modernización gradual de la automatización.
Intercambio de datosDatos de máquina y enlaces de lector
Líneas de producciónEquipos de impresión serial, embalaje y ensamblaje
ModernizaciónIntegración de periféricos y servicio del sistema
Instalación y actualización: Monte en un bastidor de controlador compatible y conecte a través del bus de plano posterior. Antes de realizar el reemplazo o la actualización, confirme la compatibilidad de CPU, bastidor, interfaz, protocolo y cable.
