SIEMENS · DETALLES DEL PRODUCTO

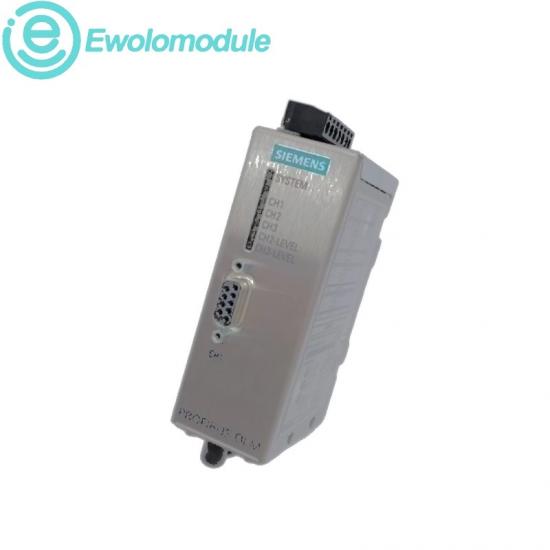

Módulo de enlace óptico PROFIBUS OLM/P11 V4.1

6GK1503-2CA01

IDENTIDAD DEL PRODUCTO

Módulo de enlace óptico PROFIBUS con una interfaz RS-485 y una interfaz de fibra óptica plástica que utiliza dos conectores BFOC, compatible con velocidades de transmisión de 9,6 kbit/s a 12 Mbit/s.

☎ +86 17359287459

✉ sales9@apterpower.com

MODELOS RELACIONADOS

DIAGNÓSTICO · INSTALACIÓN

Diagnóstico de enlaces de fibra óptica e instalación de red controlada

DIAGNÓSTICO Y PROTECCIÓN

◆ Utilice el contacto de señalización y la salida de medición para localizar fallos en el enlace.

◆ Inspeccione los conectores BFOC, el estado de la fibra y la potencia óptica durante el diagnóstico.

◆ Confirme la velocidad de transmisión seleccionada en todo el segmento PROFIBUS.

INSTALACIÓN Y ACTUALIZACIÓN

◆ Alimente el módulo con 24 V CC dentro del rango especificado de 18–32 V.

◆ Observe las distancias de enlace POF y PCF admitidas durante el cableado.

◆ Documente el orden de los nodos y restablezca la conexión a tierra antes de la puesta en servicio.

DATOS TÉCNICOS OFICIALES

Tipo de productoOLM/P11 V4.1	Interfaz eléctrica1 × RS-485	Interfaz óptica1 × 2 zócalos BFOC	Tasa de transmisiónDe 9,6 kbit/s a 12 Mbit/s
Tarifa PROFIBUS PA45,45 kbit/s	Distancia POFHasta 80 m	Distancia PCFHasta 400 m	Tensión de alimentación24 V CC (18–32 V)

Datos oficiales basados en la documentación de Siemens para el modelo 6GK1503-2CA01.

CARACTERÍSTICAS DE LA MARCA · ÁREAS DE APLICACIÓN

Fiabilidad de la automatización y ajuste práctico del sistema

CARACTERÍSTICAS DE LA MARCA

◆ Portafolio de comunicación industrial para redes PROFIBUS

◆ Aislamiento óptico y soporte de señalización para enlaces mantenibles

◆ Diseñado para la expansión estructurada de redes de cobre a fibra

ÁREAS DE APLICACIÓN

◆ Construcción de backbone óptico PROFIBUS

◆ Aislamiento eléctrico entre áreas de automatización

◆ Extensión de red industrial y localización de fallos
