DETALLES DEL PRODUCTO

6SE7090-0XX84-3DB1

Placa de interfaz de tacómetro digital DTI

IDENTIDAD DEL PRODUCTO

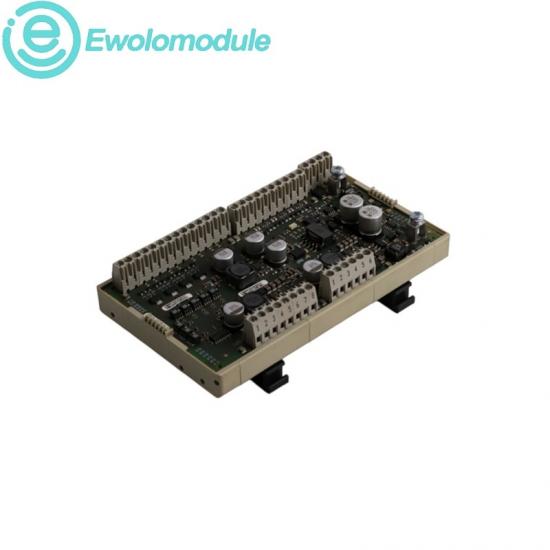

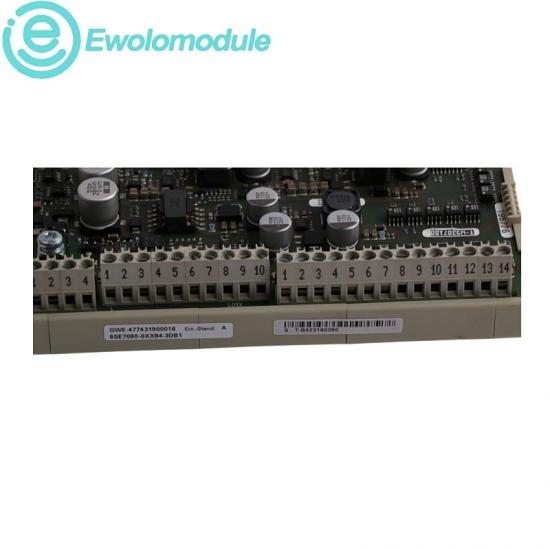

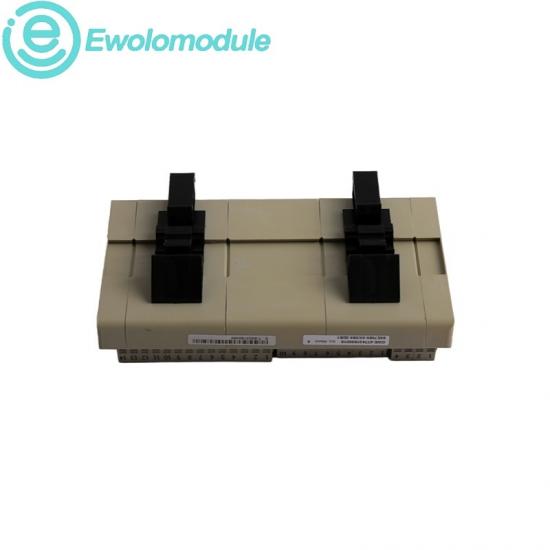

Placa de interfaz de tacómetro digital Siemens 6SE7090-0XX84-3DB1 SIMOVERT MASTERDRIVES DTI

Una placa de interfaz DTI para conectar tacómetros digitales TTL o HTL con aislamiento galvánico a la electrónica de control SIMOVERT MASTERDRIVES.

CONDICIÓNNuevo Original

GARANTÍAUn año

DISPONIBILIDADEn stock

MODELOS RELACIONADOS

Presupuesto

DIAGNÓSTICO Y PROTECCIÓN

Una pista dedicada para el monitoreo del tacómetro permite la supervisión de la retroalimentación del codificador. Las entradas con aislamiento galvánico separan las señales de campo del controlador. Utilice cables apantallados con conexión a tierra en ambos extremos; la protección de la carcasa debe ser proporcionada por el gabinete principal y no se permite la condensación.

INSTALACIÓN Y ACTUALIZACIÓN

Coloque la placa DTI en su riel de montaje y conecte X401 para TTL o X402 para HTL; nunca ambos. Utilice cables apantallados y una fuente de alimentación externa aislada de 24 V cuando sea necesario. Configure los parámetros SIMOVERT correspondientes al controlador y la ranura instalados.

DATOS TÉCNICOS OFICIALES

DESIGNACIÓN DEL PRODUCTOInterfaz de tacómetro digital DTI

ENTRADA TTL5 V

ENTRADA HTLDe 11 a 30 V

AISLAMIENTO DE ENTRADAGalvánicamente aislado

SUMINISTRO INTERNO15 V CC, 160 mA

ALIMENTACIÓN EXTERNA24 V CC, -16% / +25%

CARGA MÁXIMA DEL CODIFICADOR300 mA HTL; 400 mA TTL

CORRIENTE DE ENTRADA12 mA HTL; 42 mA TTL

LÍMITE DE FRECUENCIA DE LA SEÑAL400 kHz

CONECTORESX401, X402, X403, X404 y X405

Recomendación

ENTORNO OPERATIVO

La temperatura de funcionamiento es de 0 a +55 °C; el rango de almacenamiento y transporte es de -25 a +70 °C. Las clases ambientales son 3K3 y 3C2, grado de contaminación 2, categoría de sobretensión II e IP00. No se permite la condensación.

MONITOREO Y CONTROL

Las pistas de pulso A y B, además de la señal de monitoreo del tacómetro, se reenvían a la electrónica CU2, CUVC, CUVP o TSY. El estado del codificador y la retroalimentación de velocidad se evalúan a través de los parámetros configurados del accionamiento SIMOVERT.
