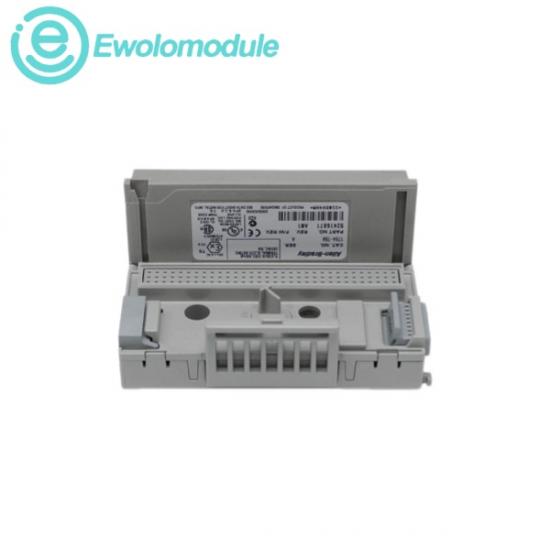

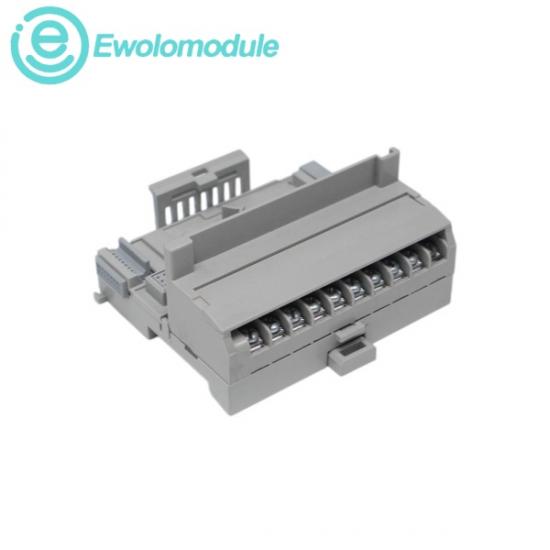

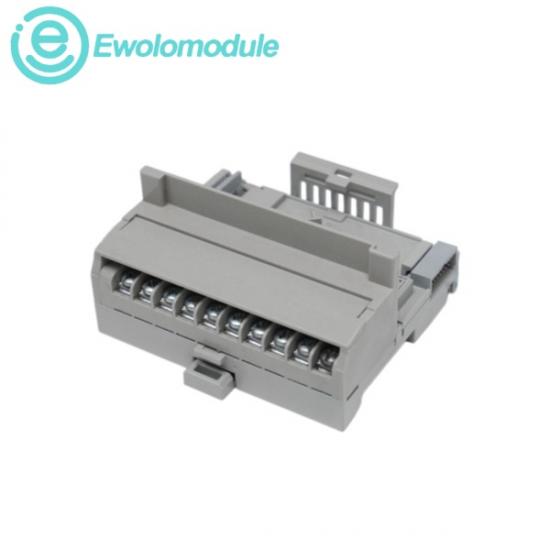

El1794-TBNEs un componente de infraestructura de automatización distribuida de grado industrial desarrollado por la marca Allen-Bradley. Diseñado como un componente fundamental para la plataforma FLEX I/O de implementación global, este dispositivo funciona como una unidad base de terminal especializada. Su propósito principal es proporcionar el montaje físico subyacente, el bloqueo mecánico y el enrutamiento del plano posterior de señal digital/analógica a través de un canal FlexBus interno integrado. Esto permite que cualquier módulo operativo Bulletin 1794 activo estándar se encaje directamente en su lugar y se conecte con el adaptador de comunicación principal del nodo. La característica distintiva del 1794-TBN es su construcción de terminal de tira de barrera estructural (estilo NEMA), que cuenta con 2 filas de puntos de terminal que utilizan terminales de tornillo separados por barreras de aislamiento elevadas. Este diseño abierto lo hace altamente adecuado para entornos industriales pesados, ofreciendo alta protección contra cortocircuitos accidentales por hilos de cable sueltos y permitiendo terminaciones de cableado sencillas con terminales de anillo o de pala.

Tensión máxima de funcionamiento: 132 V CA / 132 V CC de funcionamiento continuo.

Capacidad máxima de corriente: 10,0 amperios de capacidad máxima de corriente total permitida a través de los buses internos de alimentación/comunes de la unidad.

Clasificación del backplane FlexBus: alimentación de 5 V CC y enrutamiento de lógica digital a través de ranuras adyacentes.

Par de apriete de los tornillos terminales: Par de apriete recomendado para la instalación: 0,56…0,79 N·m

Temperatura ambiente de funcionamiento: 0…55 °C (32…131 °F)
