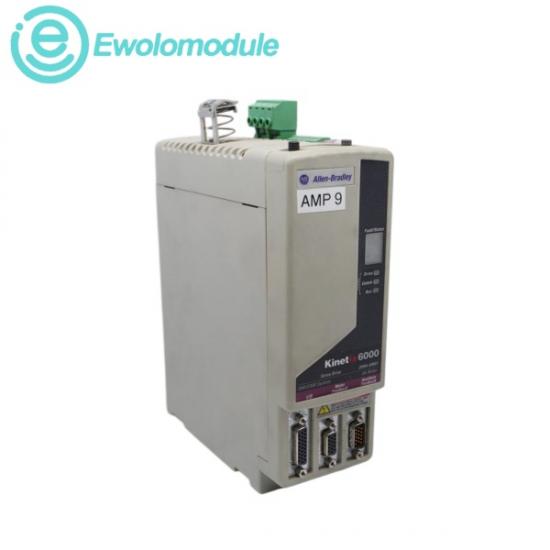

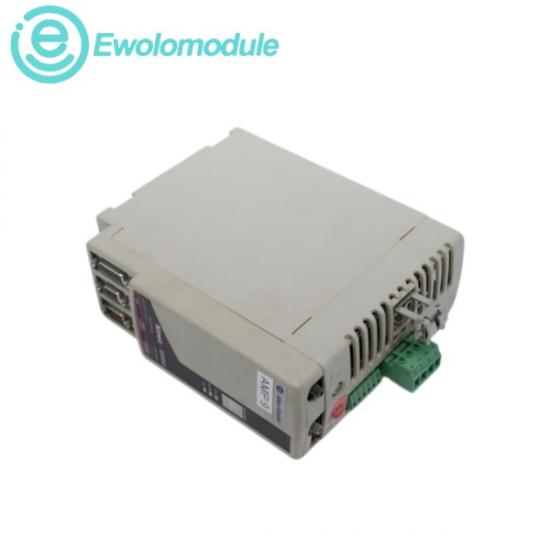

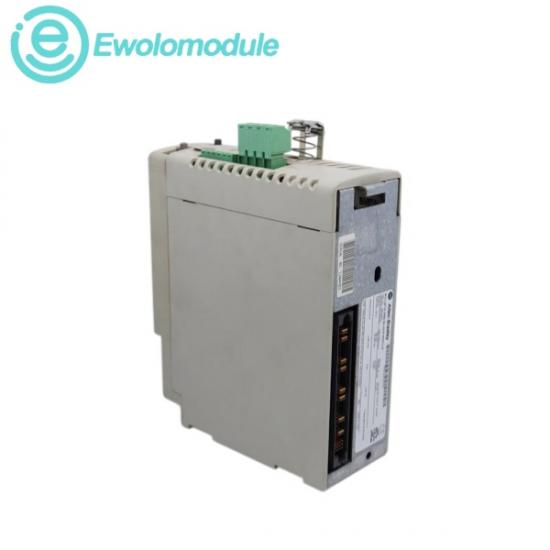

El2094-AM01 Es un componente de servocontrol digital multieje de alto rendimiento diseñado por Allen-Bradley. Funciona como un módulo de eje (AM) dedicado dentro de la plataforma Kinetix 6000, esta unidad proporciona un control preciso de velocidad, par y posición para servomotores industriales sin escobillas modernos. En lugar de utilizar un diseño independiente con filtros de línea y rectificadores individuales, el módulo opera dentro de un sistema multieje de bus compartido. Se conecta directamente a un riel de alimentación especializado Bulletin 2094, obteniendo su alimentación de bus de CC interna y la tensión del lado de control de un módulo líder principal conocido como Módulo de Eje Integrado (IAM). Al consolidar múltiples canales de inversor en un riel de alimentación unificado, el 2094-AM01 minimiza los requisitos de espacio en el armario de control, reduce la complejidad del cableado estructural y reduce los costos totales de instalación del sistema. El variador se comunica a través de una interfaz de red sincronizada de alta velocidad (normalmente SERCOS o CIP motion según el módulo de control seleccionado), lo que permite a los controladores Logix centrales coordinar trayectorias de movimiento multieje complejas.

Corriente de salida máxima (RMS): 12,0 amperios

Corriente de salida máxima (de 0 a pico): 17,0 amperios

Potencia nominal continua: 1,9 kW (2,5 CV)

Frecuencia de modulación por ancho de pulso (PWM): 8 kHz

Ancho de banda del bucle de velocidad: 500 Hz

Ancho de banda del bucle actual: 1300 Hz

Corriente de salida continua (RMS): 6,0 amperios

Corriente de salida continua (de 0 a pico): 8,5 amperios

Índice de eficiencia: 98% de eficiencia operativa a potencia nominal.
