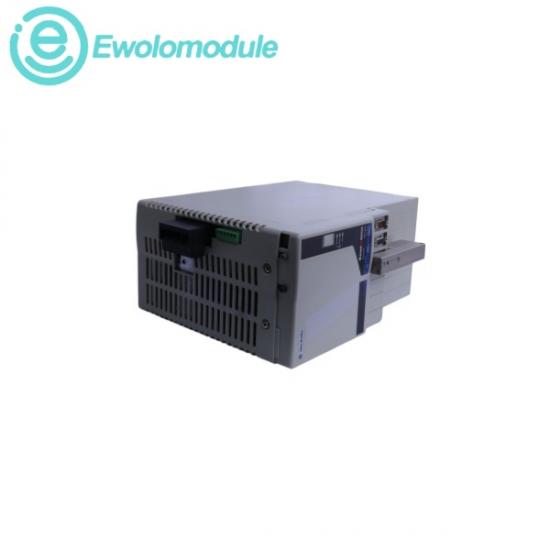

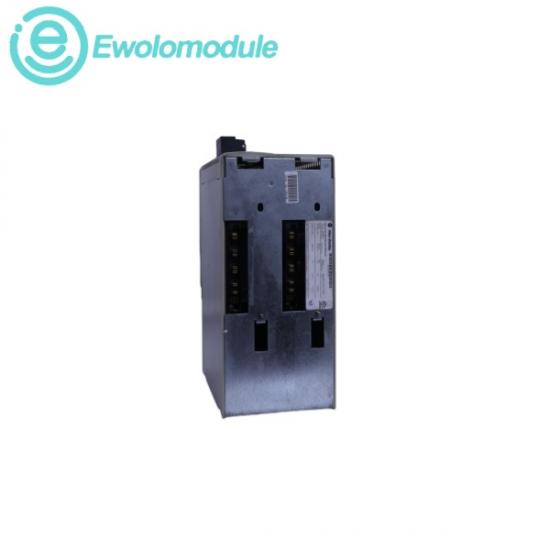

El 2094-BM05 Es un módulo inversor de servocontrolador multieje digital de servicio pesado diseñado por la marca Allen-Bradley. Funciona como un módulo de eje (AM) de alta capacidad dentro de la plataforma Kinetix 6000, esta unidad proporciona un control preciso de velocidad, par y posición en bucle cerrado para servomotores sin escobillas dinámicos. A diferencia de los modelos de baja potencia de la serie, el 2094-BM05 es un módulo de doble ancho, lo que significa que su carcasa física ocupa dos ranuras de tarjeta adyacentes en un riel de alimentación Bulletin 2094 compartido para alojar su electrónica de potencia mejorada y disipadores de calor internos. Al operar dentro de un sistema de infraestructura compartida, el módulo elimina por completo la necesidad de un rectificador de línea de CA individual o un filtro de entrada dedicado. En su lugar, se conecta directamente al riel de alimentación para obtener su voltaje de bus de CC interno de 650 V y la alimentación operativa del lado de control de un host central, conocido como Módulo de Eje Integrado (IAM). El módulo utiliza modulación de ancho de pulso (PWM) avanzada de alta frecuencia para orquestar corrientes de motor suaves. Se integra a la perfección con los controladores Logix centrales mediante redes de comunicación sincronizadas de alta velocidad (como SERCOS o EtherNet/IP CIP Motion).

Configuración del módulo: Módulo inversor multieje de clase 400V/460V

Entrada nominal del bus principal de CC: 650 V CC derivada directamente del enlace de bus compartido del riel de alimentación.

Fuente de tensión CA principal (línea del sistema): 360 V…480 V CA RMS, trifásico

Corriente de salida continua del inversor (RMS): 49,0 amperios

Corriente de salida continua del inversor (de 0 a pico): 69,3 amperios

Potencia nominal continua: 22,0 kV

Frecuencia de modulación por ancho de pulso (PWM): frecuencia portadora fija de 4 kHz

Clasificación de eficiencia eléctrica: 98 % de eficiencia estructural a plena potencia de salida continua.
