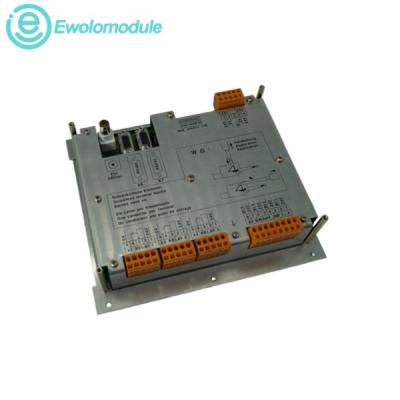

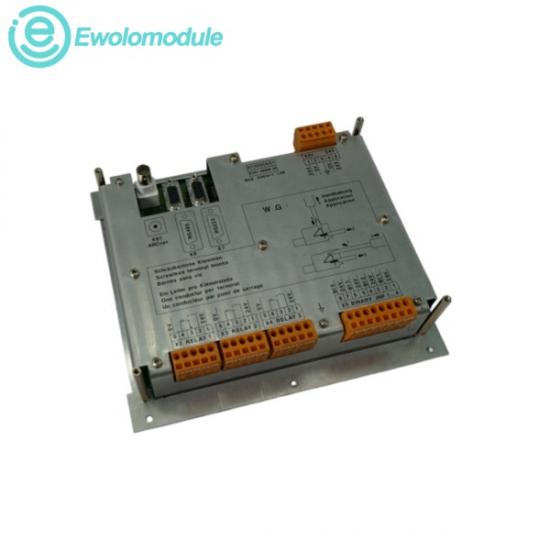

ElABB AFC094AE01 HIEE200130R1Es una placa amplificadora de pulsos y controladora de puerta de alta resistencia diseñada para la regulación del ángulo de disparo en tiempo real en grandes máquinas síncronas. Al funcionar como un nodo de control intermedio crítico dentro de la red del sistema UNITROL, la placa intercepta comandos de temporización de bajo voltaje provenientes del subsistema de procesamiento central. Amplifica con precisión estas señales de activación, transformándolas en las corrientes de alta energía necesarias para activar los anillos semiconductores de potencia de tiristores. Equipada con filtrado de interferencia electromagnética (EMI) integrado y diagnóstico dinámico, la tarjeta garantiza una ejecución de conmutación a nivel de microsegundos, aislando las redes lógicas sensibles del plano posterior de transitorios de voltaje de campo severos.

norte Tensión nominal de entrada de control: 24 V CC

norte Tensión de salida de puerta regulada: pulsos de conmutación estabilizados de 5 VCC / 12 VCC

norte Corriente de salida nominal del canal: 2,5 A de capacidad máxima continua por trayectoria del controlador.

norte Ancho de banda de frecuencia de transferencia de pulsos: de 50 Hz a 250 kHz

norte Temperatura ambiente de funcionamiento: -20 °C a +70 °C (-4 °F a +158 °F) para uso continuo en gabinetes.

norte Rango de temperatura ambiente de almacenamiento: -40 °C a +85 °C

1.

Bucles de disparo del puente de tiristores: Recibe directamente comandos de activación en microsegundos del procesador del regulador automático de voltaje (AVR) del sistema, amplificándolos para controlar sin problemas las compuertas físicas del anillo de tiristores de un gran generador síncrono sin experimentar distorsión de la señal.

2.

Servicios públicos de generación de energía de alto valor: Se instalan dentro de centrales hidroeléctricas estándar, grandes centrales térmicas y unidades de turbinas de vapor/gas para gestionar la excitación del campo y mantener la estabilidad absoluta del voltaje de la red durante las caídas de carga.

3.

Industrias de procesos de fabricación pesada: Se implementan en redes de accionamiento de motores síncronos para laminadoras de acero, maquinaria continua para la producción de pulpa y papel, y plantas de mezcla de productos químicos, donde los bucles de alto par del motor requieren una sincronización precisa.

4.

Subestaciones de la red eléctrica regional: Coordina la compensación transitoria del factor de potencia y los ajustes dinámicos de potencia reactiva dentro de grandes conjuntos de condensadores síncronos.
