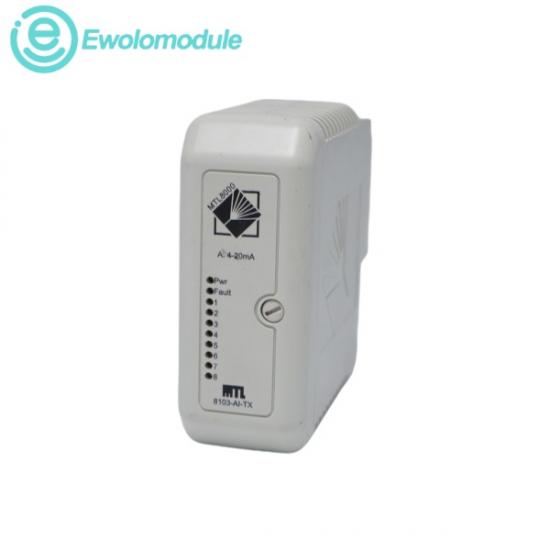

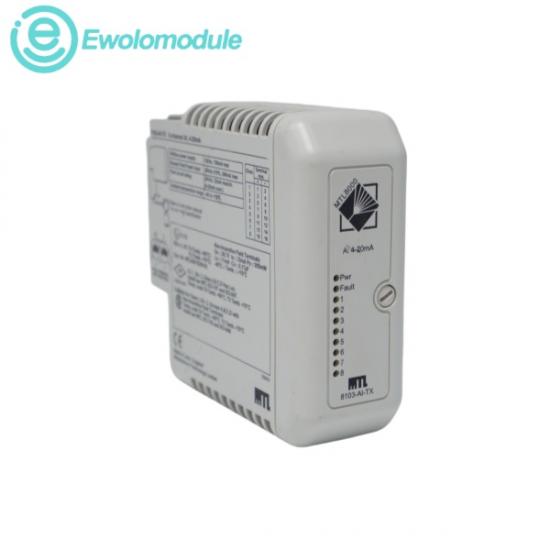

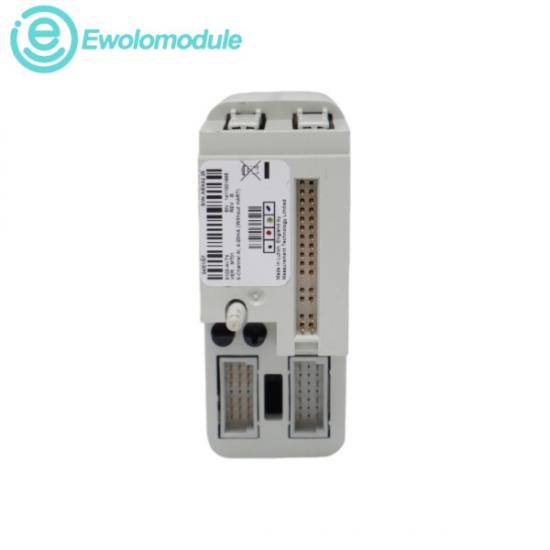

ElGE 8103AI-TXEs un módulo de entrada analógica de 8 canales para el sistema de E/S PAC8000. El módulo se conecta a 8 canales de entrada de 4-20 mA de terminación simple provenientes de transmisores de 2 o 4 hilos. Con una resolución de 16 bits, convierte los parámetros de corriente de campo brutos en datos digitalizados precisos para su transmisión a través del bus ferroviario del sistema. Incorpora detección de fallas de línea por circuito abierto y cortocircuito, además de circuitos de campo no incendiarios, lo que garantiza su seguridad en entornos industriales peligrosos.

Número de canales:

8 canales, de terminación simple

Alcance de la señal:

Rango nominal de hasta 20 mA, con un rango operativo completo de 1 a 23 mA.

Autobuses ferroviarios (12V) Corriente:

100 mA (típico), 150 mA (máximo)

Parámetros de salida (@ 20 mA):

Tensión de salida mínima de 0,5 V, con una corriente de salida máxima de 32 mA.

Tiempo de respuesta:

El cambio de señal a disponibilidad en Railbus es de un máximo de 27 ms.

Rango de temperatura de funcionamiento:

-40 °C a +70 °C (Especificación estándar de resistencia industrial para hardware de campo PAC8000)

Instrumentación para áreas peligrosas:

Se utiliza en zonas peligrosas de Clase 1, División 2 / Zona 2 para conectar de forma segura dispositivos de campo no incendiarios.

Integración del bucle del transmisor:

Interfaz de adquisición directa de datos para bucles de proceso de 2 y 4 hilos que miden parámetros de presión, caudal y temperatura.

Supervisión de la línea de producción:

Proporciona un escaneo continuo del bucle analógico con funciones de enclavamiento de límites de alarma automatizados de nivel alto, alto-alto, bajo y bajo-bajo.

Revisión completa del sistema de diagnóstico:

Proporciona detección automatizada de fallos en la línea, señalando circuitos abiertos y cables de campo en cortocircuito para evitar tiempos de inactividad en el procesamiento.
