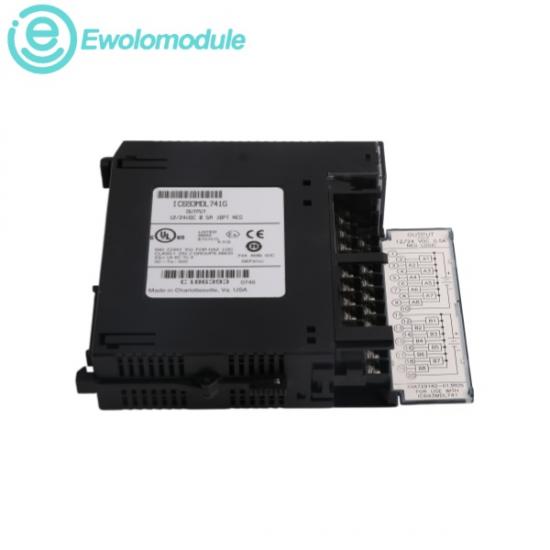

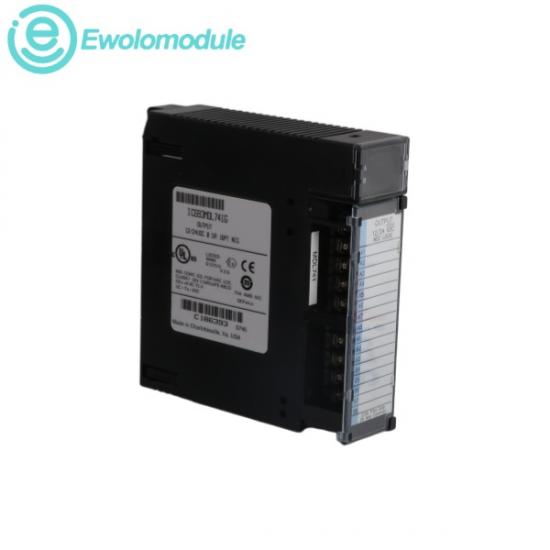

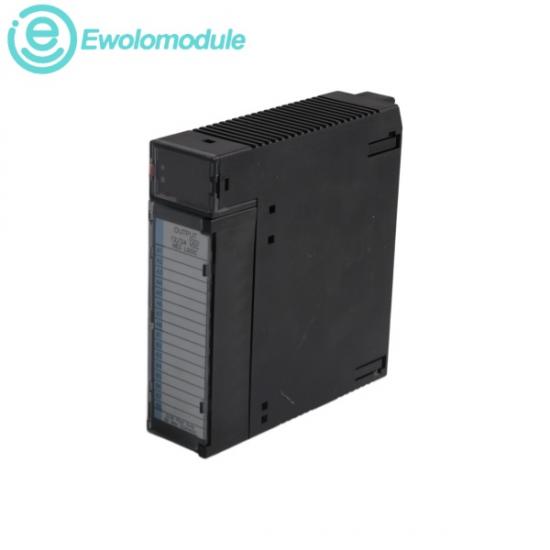

ElGE IC693MDL741Es un módulo de salida discreta de 16 puntos para el sistema PLC Serie 90-30. Es un módulo de salida lógica negativa de 12/24 V CC que extrae corriente de las cargas hacia el bus de alimentación común o negativo del usuario. El módulo proporciona 16 puntos de salida en dos grupos aislados de ocho, cada uno con un terminal de salida de alimentación común. Es compatible con una amplia gama de dispositivos de carga suministrados por el usuario, como arrancadores de motor, solenoides e indicadores. El módulo cuenta con indicadores LED en la parte superior para el estado de encendido/apagado de cada punto y puede instalarse en cualquier ranura de E/S de una placa base de 5 o 10 ranuras.

Mapeo de canales:

Características: 16 puntos en total

Capacidad actual:

Suministra un máximo de 0,5 amperios por punto y un umbral máximo de 2 amperios por común.

Consumo de energía del backplane:

Consume 110 mA del bus interno de 5 voltios.s

Caída de tensión y fugas:

Presenta una caída de tensión máxima en estado activo de 0,5 voltios y una corriente de fuga máxima en estado inactivo de 1 mA.

Integridad del aislamiento:

Clasificado para un aislamiento de 1500 voltios entre el lado del campo y el lado lógico, y 500 voltios entre grupos internos.

Perfil de temperatura ambiente:

Fde 0 °C a 60 °C (32 °F a 140 °F)

Actuación por carga de hundimiento:

Conmuta directamente cargas industriales de baja tensión, como bobinas de arranque de motores, balizas de advertencia y relés.

Configuración de expansión del chasis:

Puede instalarse en cualquier ranura de E/S disponible de una placa base de 5 o 10 ranuras en un sistema PLC de la serie 90-30.

Inspección visual de fallas:

Utiliza indicadores LED de doble fila etiquetados como A1–A8 y B1–B8 para que los técnicos de campo puedan comprobar el funcionamiento de cada canal.
