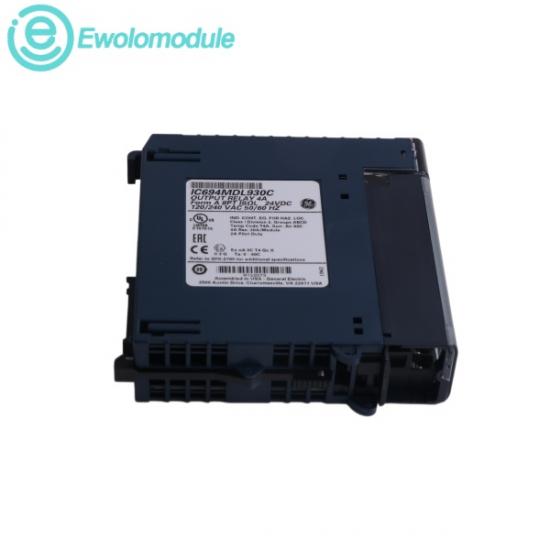

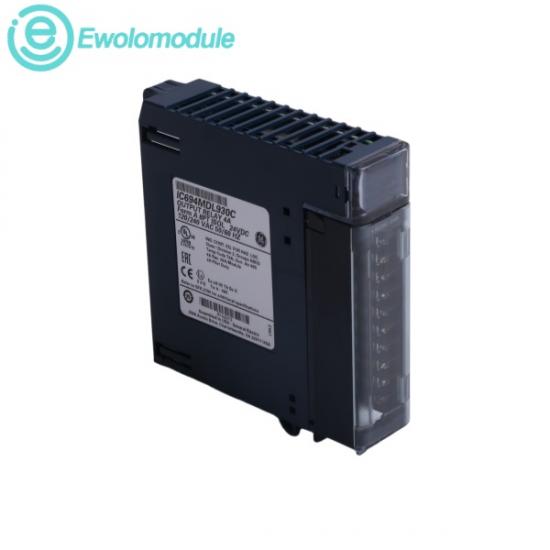

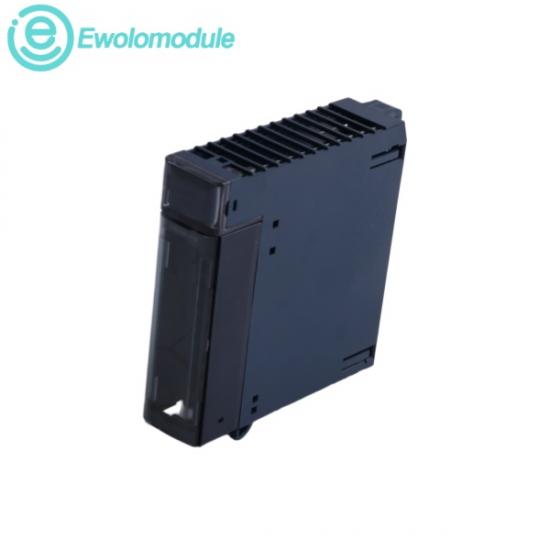

ElGE IC694MDL930Es un módulo de relé discreto aislado de alta capacidad y 8 puntos, diseñado para conectar circuitos de control lógico programable con cargas industriales pesadas. Funciona dentro de los encapsulados PACSystems RX3i o Serie 90-30 y cuenta con 8 contactos mecánicos independientes de tipo A. Gracias a que cada canal está completamente aislado de los demás y dispone de su propio terminal de salida común, puede conmutar simultáneamente niveles de voltaje mixtos y líneas de alimentación de CA o CC diferentes de forma segura.

norte Tensión nominal: 24 V CC / 120/240 V CA

norte Rango de tensión de conmutación operativa: 5 a 30 VCC / 5 a 250 VCA

norte Carga de salida mínima admisible: 10 mA

norte Corriente transitoria máxima de irrupción: 5,0 A

norte Temperatura ambiente de funcionamiento: de 0 °C a +60 °C (+32 °F a +140 °F) integración continua de ranuras

norte Humedad relativa de funcionamiento: del 5% al ​​95% (sin condensación)

norte Consumo de corriente del panel posterior interno:6 mA desde el bus lógico del sistema de +5 VCC (todas las salidas activas)

70 mA desde el bus de control del relé de +24 VCC (todas las salidas activas)

1.

Control de motores y conmutación de bobinas pesadas: Controla y conmuta directamente bobinas de contactores de arranque de motores de alta capacidad, relés de control industrial y frenos magnéticos. Absorbe de forma segura altas corrientes de irrupción inductivas de hasta 5 A al accionar bobinados de motores pesados.

2.

Accionamiento de sistemas neumáticos e hidráulicos: Controla las electroválvulas de alto voltaje y los operadores de compuertas del colector para gestionar el enrutamiento del fluido del proceso, ajustar las posiciones físicas de las abrazaderas y ejecutar los bloques lógicos de los cilindros de seguridad.

3.

Indicación en planta y notificación sonora: Activa las luces de la chimenea, los indicadores visuales de estado, las balizas de peligro y las sirenas de alarma de la planta en todas las células de fabricación.

4.

Infraestructura de petróleo, gas y servicios públicos: Aísla de forma segura el chasis de control principal mientras se conmutan válvulas de combustible descentralizadas de 240 V o elementos calefactores remotos donde se requiere un alto nivel de aislamiento continuo.
